摘要:
集存储与计算于一身的快速低功耗存内计算架构，突破了存储与计算分离的传统冯·诺依曼体系，解决了限制处理器算力的“内存墙”问题，成为新型计算架构的研究热点. 存内计算的基础器件包括高速且工艺成熟的静态随机存取存储器（static RAM，SRAM）、低功耗高响应且非易失的忆阻器（memristor）、高密度低静态功耗非易失的磁性随机存取存储器（magnetic RAM，MRAM）. 研究者们基于上述器件完成大量存内计算研究，但是关于这些存内计算架构全面且系统总结的文献综述仍然缺失. 首先从SRAM、忆阻器、MRAM方向出发概述了不同器件的存内计算原理、当前存内计算架构发展状况和实际应用场景等. 然后针对当前存内计算架构存在的各种问题和挑战给出了现有解决方案和未来解决方向. 最后对基于以上器件的存内计算研究重点进行了总结并概述了目前的研究短板、展望未来的发展方向.
Abstract:The fast and low-power in-memory computing architecture, which integrates memory and calculation, breaks through the traditional von-Neumann system that separates memory and calculation, and solves the problem of “memory wall” that limits the arithmetic power of the processor, which has become a research hotspot of new computing architecture. The basic devices for in-memory computing include fast and mature static random access memory (SRAM), low power, fast response and non-volatile memristor, and high density, low static power and non-volatile magnetic random access memory (MRAM). Up to the present, a great variety of in-memory computing studies have been proposed based on these devices, however, a systematic and comprehensive literature review on these in-memory computing architectures is still missing. In this paper, we firstly introduce the in-memory computing principles of different devices, the current development status of in-memory computing architectures, and the practical application scenarios from the three directions of SRAM, memristor, and MRAM. Next, the existing solutions and the future directions for the problems and challenges of current in-memory computing architectures are given. Finally, we summarize the research focus of in-memory computing based on the above devices, outline the shortcomings of the current research, and look forward to the future development direction.
-
Keywords:
- non-von Neumann /
- SRAM /
- memristor /
- MRAM /
- in-memory computing
-
伴随着大数据时代的到来，基于传统的冯·诺依曼架构的CPU在处理海量数据与大规模并行计算面前显得力不从心. 根据摩尔定律，随着技术的进步，CPU的性能每年大约会提升60%[1]；另一方面，当前计算机使用的主要存储单元是动态随机存取存储器（dynamic RAM，DRAM）. 当DRAM长宽比降低到一定程度时，由于电容性泄漏等原因无法从特征尺寸的缩小中获得更多的优势，性能平均每年提升7%[1]. 存储单元的性能改进速度远远不能满足CPU，这种内存改进速度和CPU速度之间的不匹配被称为“内存墙”. 内存墙存在的原因与冯·诺依曼架构密切相关，当今冯·诺依曼架构中CPU性能达到了DRAM的80多倍，导致了数据处理时DRAM读写带来了巨大的延迟[2]. 不仅如此，分离的计算模块和存储模块带来了数据传输功耗[2]. 传统的CPU并不适应人工智能（artificial intelligence，AI）时代的要求，而集存储与计算于一体的存内计算架构则避免了数据传输带来的延迟和功耗，有着更高的效率. 因此，新兴的存内计算成为了当前学者们研究的重要方向.
存内计算常应用于各种智能AI场景，包括云计算的边缘任务加速等[3]. 目前常见的存内计算芯片还达不到云计算的大算力和大吞吐量的要求. 而由于乘加计算是存内计算最基础的计算方式，因此有着大量乘加计算的神经网络非常适合使用存内计算进行加速，研究者们也重点研究了神经网络和存内计算二者的结合. 因此本文在存内计算应用方面也以神经网络加速为主. 目前已有的存内计算综述往往针对某一种器件进行介绍，本文则介绍了3种器件的存内计算原理以及应用场景和现有架构，并总结了各自的优缺点.
传统的存储器件例如DRAM，由于使用其构建复杂的逻辑电路具有一定的挑战性，故其适用于近内存计算的实现[4-5]. 静态随机存取存储器（static RAM，SRAM）由于其良好的稳定性、成熟的工艺、较快的读取速度，已经被广泛用于图形加速器或机器学习[6-7]. 闪存（flash memory）则因为其读写性能较差以及可擦写次数少，并不适合用于大算力的存内计算架构. 新兴的存储器件例如忆阻器（memristor）和磁性随机存储器（magnetic RAM，MRAM）也逐渐崭露头角. 忆阻器[8]是一种新型的纳米存储器件，器件的阻值与流经器件的电荷相关. 忆阻器以其非易失性、低延迟、低功耗成为了实现存内计算的重要方向[9-10]. MRAM则同时具有SRAM的读写速度和DRAM的高集成度，且理论上可以无限次地写入数据[11-12]. 因此，MRAM理所当然地成为了存内计算的重要实现方式. 这几种器件的性能对比如表1所示[13].
表 1 几种常用存储器的性能对比Table 1. Performance Comparison of Several Popular Memories参数 SRAM 忆阻器 MRAM DRAM 闪存 尺寸/F2 120~200 4~10 6~50 6~10 4~6 读延迟/ns 1~8 10 5~10 10~60 2.5×104 写延迟/ns 8 10 12 10~60 2×105 易失性 是 否 否 是 是 耐久性次数 >1015 1011 >1015 >1015 104~105 基于以上器件的特点，本文将从SRAM、忆阻器、MRAM这3种存储器以及三者的片上集成，综述存内计算的研究进展以及存在的问题，并展望未来存内计算的发展方向.
1. 基于SRAM的存内计算
2016年，Jeloka等人[14]提出了基于SRAM的存内逻辑计算. 随后，大量研究基于此原理进行了更深入的研究. 同时，根据SRAM的存内逻辑运算原理，SRAM又被用于神经网络的硬件加速.
1.1 基于SRAM的存内逻辑运算
SRAM的存内逻辑运算通过激活SRAM同一列的2个或多个存储单元的字线，并通过灵敏放大器感测位线电压得到了这些存储单元存储比特的逻辑运算结果[15-17]. 然后在增加额外的逻辑门后，其可以实现逻辑或非和逻辑与非运算. 其原理如图1所示，将同一列上的2个存储单元的字线同时打开（即横杆和纵杆的逻辑电压均为1），则位线BL上的逻辑值为这2个存储单元所存储的值逻辑与运算的结果，位线BLB上的逻辑值为这2个存储的值逻辑或非运算的结果. 与传统的SRAM阵列相比，新的阵列有着更高的密度和更低的功耗. 由此，更多的研究者基于此原理提出了更多的SRAM存内计算架构. Aga等人[18]在此基础上提出了一种新的存内计算架构，该架构通过添加解码器和使用单端灵敏放大器实现了逻辑异或运算. Dong等人[19]提出了一种4+2T的SRAM单元，具有比6T SRAM单元更好的噪声容限，其中T指晶体管（transistor）.
针对传统的6T SRAM单元所存在的读写干扰问题和存储内容翻转问题[20]，8T SRAM和10 T SRAM单元被研究者们提出. Agrawal等人[21]提出了使用8T SRAM单元和8+T SRAM单元的解耦读写路径来实现存内布尔运算，如图2所示，成功实现了逻辑与非（NAND）、逻辑或非（NOR）、逻辑异或（XOR）等逻辑运算. 相比于6T SRAM单元，8T SRAM单元提高了数据的吞吐量和数据的处理速度. Rajput等人[22]提出一种8T SRAM单元与算术电路协同的架构，具有更高的能量利用率和读取裕量. Chen等人[23]提出了一种具有额外差分PMOS接入晶体管的8T SRAM结构，这种存内计算架构速度更快且更可靠，而且可以实现更复杂的复合布尔逻辑运算.
除了使用更多晶体管，使用读写分离的SRAM单元来降低读写干扰问题也被证明是可行的[24-27].
1.2 SRAM应用于神经网络
在神经网络算法中，进行得最多的计算便是乘加计算. 研究者们提出二值化神经网络（binary neural networks， BNN），将输入和权重进行二值化，输入和权重只能为1或−1， 这样基于SRAM的乘法便可以视为逻辑同或运算[28-30].
基于SRAM的存内乘法计算需要将输入V连接到字线上作为操作数，另一个操作数W则存储在SRAM单元里，其结果由位线得出，其乘法真值表如表2所示. 然而，使用1 b权重会带来较大的精度损失. 因此研究者们将目光投向了并行计算，以此实现多位权重运算[31-32]. 文献[32]提出的并行计算如图3所示，其中包括WL开关矩阵用于激活多行字线、用于闪存ADC的多电平检测器（MLSA）、用于生成基准电压的参考生成器.
表 2 乘法真值表Table 2. Multiplication Truth TableV W V×W −1 −1 1 −1 1 −1 1 −1 −1 1 1 1 Si等人[33]提出了一种基于6T SRAM的双拆分结构实现了完全并行的乘积以及累加和计算并流片证明. 测试结果表明，使用此种架构可以实现全连接层计算时间2.3 ns. 不仅如此，其能效最高可达55.8TOPS/W. 但是这种架构使用了大量的晶体管，导致面积较大.
Nguyen等人[34]提出了用于深度神经网络（deep neural network，DNN）存内计算的10T SRAM并设计了整体架构成功映射了LeNet-5手写数字识别网络. 该架构支持完全并行的乘加计算并且实现了4 b权重、4 b输入、8 b输出的乘加操作. 如图4所示，32个输入被分别输入进一个32×32的10T SRAM阵列中. 输入向量与权重矩阵做完乘法后，同一列上的所有SRAM单元的位线上的电流都将在EVAL单元中求和并转换成模拟电压. 敏感放大器模块将此模拟电压和参考电压对比生成数字信号的输出，而参考电压则由3列10T SRAM组成的参考阵列块生成，同时此参考阵列块还生成检测放大器SA的检测使能信号. 如此便完成了矩阵和向量之间的乘加运算. 此架构通过28 nm CMOS工艺实现，并且拥有高能效和高吞吐量的优势.
Su等人[35]提出了可用于2~8 b运算的双向转置6T SRAM，其支持神经网络推理和训练的过程. 通过使用双向转置乘法单元实现了前向传播和反向传播过程，提升了神经网络的精度. 不仅如此，在对最大乘加结果进行预测并根据此预测结果来权衡信号裕量和模拟域位线信号的线性后，增强了乘加运算信号裕量.
在DNN训练的过程中，数据0的乘加计算会产生不必要的功耗. 为了进一步降低功耗，稀疏性处理也被研究者们所青睐. Han等人[36]提出了一种基于8T SRAM，不仅具有前向传播和后向传播，还具有稀疏性处理功能的DNN加速器. 通过只存储非0值及其地址的方式来过滤0值，使得不必要的计算被跳过，最后实现了功耗上3.2%~28.7%的降低.
除了上述工作，近年来，国内外众多优秀团队为SRAM的存内计算做出了贡献. Nasrin等人[37]基于8T SRAM提出了一种用于DNN内存计算推理的协同设计方法，使用了一种无乘法函数逼近器以及配套的计算流程. Iqbal等人[38]提出了一种10T1C结构的SRAM单元，其有着更高的单元线性度和数据吞吐量，用于DNN的加速. Yan等人[39]提出了一种无ADC的动态SRAM架构，极大地加快了SRAM单元的读写速度. Choi等人[40]使用8T1C的ARAM单元实现了完全并行的一步多位计算，提升了计算速度并且减少了功耗.
2. 基于忆阻器的存内计算
忆阻器，早在1971年就被蔡少棠教授推测出来，但由于当时并没有找到相对应的器件所以并没有引起研究者的重视. 在2008年，惠普公司的研究人员提出了Pt/TiO2/Pt三明治叠层的忆阻器器件，引起了研究者的广泛关注. 忆阻器的高阻低阻状态可表示成0和1进行数据的保存和逻辑运算，而多值忆阻器的出现则使得忆阻器在存内类脑运算中备受关注.
2.1 基于忆阻器的存内逻辑运算
2010年，Borghetti等人[41]提出了忆阻器实质蕴含逻辑（material implication，IMP），并通过使用忆阻器件作为锁存器和逻辑门来启用有状态逻辑. IMP的真值表如表3所示，忆阻器高阻值视为逻辑0，低阻值视为逻辑1. 其基础的IMP逻辑单元如图5（a）所示，其由2个并联的忆阻器与1个电阻串联后接地构成. 具体的IMP运算过程为：首先根据输入给忆阻器M1，M2施加1个置逻辑0的正电压或者置逻辑1的负电压，使得M1，M2处于我们要进行计算的状态. 随后给忆阻器M1的正端施加一个忆阻器状态转变的阈值电压，给忆阻器M2的正端则施加一个相对较小的电压. 则电路分压后，忆阻器M2的状态即为此次IMP运算结果. 通过级联的方式，使用这种方法可以实现所有的布尔运算. 但是这种方法导致了一个输入被输出所替换，等于丢失了这个输入，当需要复用输入时会带来很大的不便，降低了逻辑运算的效率.
表 3 实质蕴含逻辑真值表Table 3. Truth Table of IMPM1 M2 输出 0 0 1 0 1 1 1 0 0 1 1 1 Kvatinsky等人[42]提出了一种对忆阻器有状态逻辑的改进设计方法，即忆阻器辅助逻辑（MAGIC）. 在MAGIC设计方法中，输入单元和输出单元被分开，使得输入不会出现丢失的情况. MAGIC门的输入是负责输入的忆阻器的初始状态，输出为负责保存输出的忆阻器的状态. 以MAGIC逻辑或非门举例来说，如图5（b）所示，由2个忆阻器并联作为2个输入与作为输出的忆阻器串联. MAGIC门的操作分为2个步骤：首先是输出忆阻器初始化为一个已知的逻辑状态，然后施加电压V给输入忆阻器，输出将保存为输出忆阻器的状态.
基于MAGIC方法，Jang等人[43]提出了MAGIC逻辑非门和MAGIC逻辑或非门并成功地在1S1M阵列中实现了并行的逻辑运算. Gupta等人[44]提出了一种更高效的存内逻辑计算方法，即FELIX方法. 如图5（c）所示，其操作方法与MAGIC方法类似. 以逻辑或非操作举例，输出忆阻器初始化为低阻，输入电压输入到忆阻器的一端，其输出连接到输出忆阻器上，输出忆阻器另一端连接到地. 当逻辑或非的结果为0时，改变输出忆阻器的状态. 与MAGIC方法相比，FELIX方法不需要使用额外的辅助函数来完成逻辑运算，且具有更快的速度和更高的效率.
基于以上设计方法，研究者们提出了更多基于忆阻器的逻辑器件. Xu等人[45]提出了混合忆阻器专用的逻辑异或门、逻辑同或门、逻辑或非门. Liu等人[46]提出了基于忆阻器和CMOS的进位前瞻加法器. Teimoory等人[47]提出了基于忆阻器的乘法器设计. Rohani等人[48]提出了基于忆阻器IMP原理的半并行全加器. Ali等人[49]基于MAGIC设计方法提出了忆阻器阵列内高效乘法的算法. Li等人[50]为了提高忆阻器阵列空间维度上的灵活性提出了SCMOS逻辑，其对忆阻器阵列中忆阻器的位置有着更低的要求.
目前研究的重要方向还是集中在对忆阻器逻辑计算算法和架构的改进. Song等人[51]基于IMP设计方法提出了一种新的内存逻辑运算的架构V/R-R，这种架构融合了R-R逻辑架构和V-R逻辑架构，同时具有2种架构的优势. 该架构不仅级联性更优，且需要的忆阻器数量更少、功耗更低. 如图6所示，当其执行逻辑异或操作时分2个部分完成. 首先，默认的忆阻器状态为高阻值状态，忆阻器M1根据输入改变其状态，忆阻器M2维持高阻值状态. 然后给端口T1，T2，T3施加对应的电压，T2上的电压应为一个常量，运算结果以电压的形式输出. 相比较于文献[37]提出的IMP方法，这种架构不会使输入出现丢失的情况，且在复杂逻辑运算时更快速. 此外，Song等人还提出了一种基于忆阻器的可行的并行全加法器.
![]()
图 6 V/R-R架构及其逻辑异或操作真值表Figure 6. V/R-R architecture and its truth table of logic XOR operation近年来，研究者们依然对忆阻器存内计算抱有很大热情并积极推动技术的进步与发展. Pandey等人[52]提出了基于忆阻器和CMOS的比较器电路，相比较于传统比较器有着更小的功耗和更快的速度. Paramasivam等人[53]基于忆阻器提出了一种2 b的比较器，其有着更低的功耗和更高的单位面积效率. Biswas等人[54]针对忆阻器在电路中可能出现的逻辑故障提出了新的验证和测试方法. Yang等人[55]提出了基于忆阻器和MOSFET的三元逻辑电路和单元. Wu等人[56]使用ZnO忆阻器实现了三值加法器电路. Shanmukh等人[57]提出了基于忆阻器的低功耗3 b编码器设计.
2.2 基于忆阻器的存内类脑运算
忆阻器用于神经网络加速时，往往以阵列的形式将权重保存为器件的阻值，输入需要量化为电压，运算结果以电流的形式输出. 常见的忆阻器阵列如图7所示. 以交叉阵列举例，输入电压Vi可视为输入向量，忆阻器阵列电导gjk可编程为需要相乘的矩阵，每列忆阻器的电流会自动累加为电流In，In的值为∑gjk×Vi. 这样就完成了矩阵乘加计算.
![]()
图 7 常见的用于神经网络加速的忆阻器阵列Figure 7. Common memristor array applied for neural network acceleration由于计算的并行度高、功耗低速度快，使用忆阻器存内计算来加速神经网络很快吸引了大量研究者. Soudry等人[58]提出了基于忆阻器的多层神经网络可以进行在线梯度下降训练. Chabi等人[59]提出并模拟了一个具有片上监督学习规则的忆阻器神经网络，其采用交叉阵列实现. Zheng等人[60]提出了基于忆阻器交叉阵列的尖峰神经网络（spike neural network，SNN），其学习方式是尖峰时序依赖可塑性（spike timing dependent plasticity，STDP）规则，在Mnist数据集上测试得到了97.1%的准确率. Yakopcic等人[61]使用忆阻器实现了具有Sobel边缘检测功能的多层感知器，实验表明其能够以337 mW的功耗实时处理4K UHD视频. Zhong等人[62]提出了一种基于忆阻器的动态RC系统，通过调整系统参数实现了对时间信号的有效处理.
Hong等人[63]提出了一种用于人像修复的复值Hopfield神经网络的存内计算电路. 实验结果表明，该网络有着97%的高精度和0.1 ms的快速恢复时间，具备抗干扰能力较强、误差容忍度较高等优势，为人像修复提供了一个可行高效的方案. 不仅如此，该团队还提出了基于忆阻器的离散余弦变换2维电路用于图像压缩[64]. 该工作提出了一种一步式计算方法，能够在降低功耗的同时大大加快运算速度. 最后的实验结果表明该电路的计算精度达到99%以上，在图像压缩领域有着快速且良好的效果.
除了上述工作，研究者们还积极推动忆阻器片上集成的发展[65-67]. Yao等人[68]提出了完全硬件实现忆阻器卷积神经网络，使用Mnist数据集测试可以达到96%的识别效果. 如图8（a）所示，该硬件系统片上集成了8个
2048 单元的忆阻器，并使用了一种软硬件混合训练方法来调整硬件上的缺陷和误差. Wan等人[69]提出了一种基于RRAM的存内计算芯片NeuRRAM，可以为不同的模型架构重新配置CIM内核，能源效率与先进芯片相比提高了2倍，同时也有着较高的推理精度，如图8（b）所示. 该芯片在处理Mnist数据集识别时精度达到99%，且在语音识别、图像恢复上都有着优异的表现. 2种提出的系统对比如表4所示.表 4 基于忆阻器的硬件系统对比Table 4. Comparison of Memristor-Based Hardware Systems在忆阻器的实际使用中，总是存在着一定的偏差，例如权重写入偏差. 这些偏差在忆阻器神经网络中明显降低了网络的精度. 针对这个问题，Gao等人[70]提出了一个统一的贝叶斯推理框架，将忆阻器硬件的偏差与软件算法联系在一起，很大程度上降低了硬件偏差带来的网络精度损失. Mohan等人[71]基于一个4×4忆阻器交叉阵列的STDP学习实现了片上偏移校准. Qin等人[72]基于二值忆阻器提出了高鲁棒性的BNN网络加速器，实验表明即使在高输入摆动和噪声的干扰下，其网络精度也超过90%. Fu等人[73]研究了忆阻器电导水平与周期变化的关系，使用的最佳水平数会明显地减少忆阻器周期变化带来的干扰并节省能量和减少延时.
合肥工业大学的Zhang等人[74]提出了基于FPGA的栅极控制忆阻器模型，可以更好地实现高精度多状态的计算. 该团队成功地使用了这种模型搭建了4态量化感知器，经过测试后发现该模型与软件的训练精度相差仅0.3%. 同时，还研究了基于忆阻器的门控递归单元用于处理时间序列数据[75]. 该单元有效地缓解了RNN网络收敛的问题，并减少了外围电路的参与，实现了对时间序列高精度的处理.
3. 基于MRAM的存算一体
MRAM，因其成熟的技术和良好的CMOS兼容性而被视为实现高速、低功耗存内计算有前途的候选者[76-77]. 最初MRAM通过磁场对信息进行写入，故而其又称为磁场驱动型MRAM. 此时的MRAM还存在着写入问题和信息保存易出错的问题，因此自旋传递转矩磁随机存取存储器（spin transfer torque magnetic RAM，STT-MRAM）被提出以缓解这些挑战，其结构如图9所示. STT-MRAM的基本存储元件是垂直磁各向异性（perpendicular magnetic anisotropy，PMA）磁隧道结（magnetic tunnel junction，MTJ），由自由层、隔离层、钉扎层组成，电流从位线流向源线时写入1，反向流动时写入0. 虽然STT-MRAM工艺较为成熟，也有着诸如面积小、功耗低的优势，但其较大的写入延迟和功耗限制了它的进一步应用[78]. 因此近年来，研究者们也开始研究具有良好写入功能的自旋轨道转矩磁随机存取存储器（spin orbit torque-magnetic RAM，SOT-MRAM）[79].
3.1 基于MRAM的存内逻辑运算
MRAM可以通过MAGIC或者IMP等设计方法完成存内逻辑运算，其MAGIC或非门结构与忆阻器的MAGIC或门相同. 以使用MRAM的MAGIC或非门举例，2个MRAM作为输入，1个MRAM作为保存结果的输出. 2020年，Angizi等人[80]提出了基于STT-MRAM的内存加速器，并使用卷积神经网络进行了实验. 该方法在单个时钟周期内，实现了操作数之间完整的布尔逻辑运算. 由于计算的高度并行性，在加速计算的同时还减少了能量消耗. 2021年，Wang等人[81]研究了基于MRAM的高效存内计算. 在逻辑与和逻辑或功能的基础上，利用多数逻辑实现了全加器运算.
Nehra等人[82]研究了STT/SOT串联3级MRAM单元的存内计算架构. 该架构成功地实现了高性能的逻辑与、逻辑或、逻辑异或以及磁性全加器逻辑电路，且极大地节省了写入能量并实现了数据的快速读取和面积上的减少. Kim等人[83]研究了基于SOT-MRAM的双写入方案，有效地降低了MRAM存储单元的写入能量. 将相同的数据写入2个单元时，该工作最多可以降低62.6%的能耗，且写入能耗平均可以降低26.3%.
3.2 MRAM应用于神经网络
与SRAM类似，MRAM可以通过逻辑同或运算完成神经网络的乘加运算，这时神经网络一般选择BNN.
Cai等人[84]研究了商用MRAM存内计算架构，提出了一步卷积和无限宽度卷积操作，有效地降低了延迟和能耗. Pham等人[85]研究了用于BNN神经网络的STT-MRAM的存内计算. 通过允许跨行执行的无限制操作和引入外围电路的校准，提高了BNN计算的准确性. 最后使用了Mnist数据集进行识别测试，精度达到了98.42%.

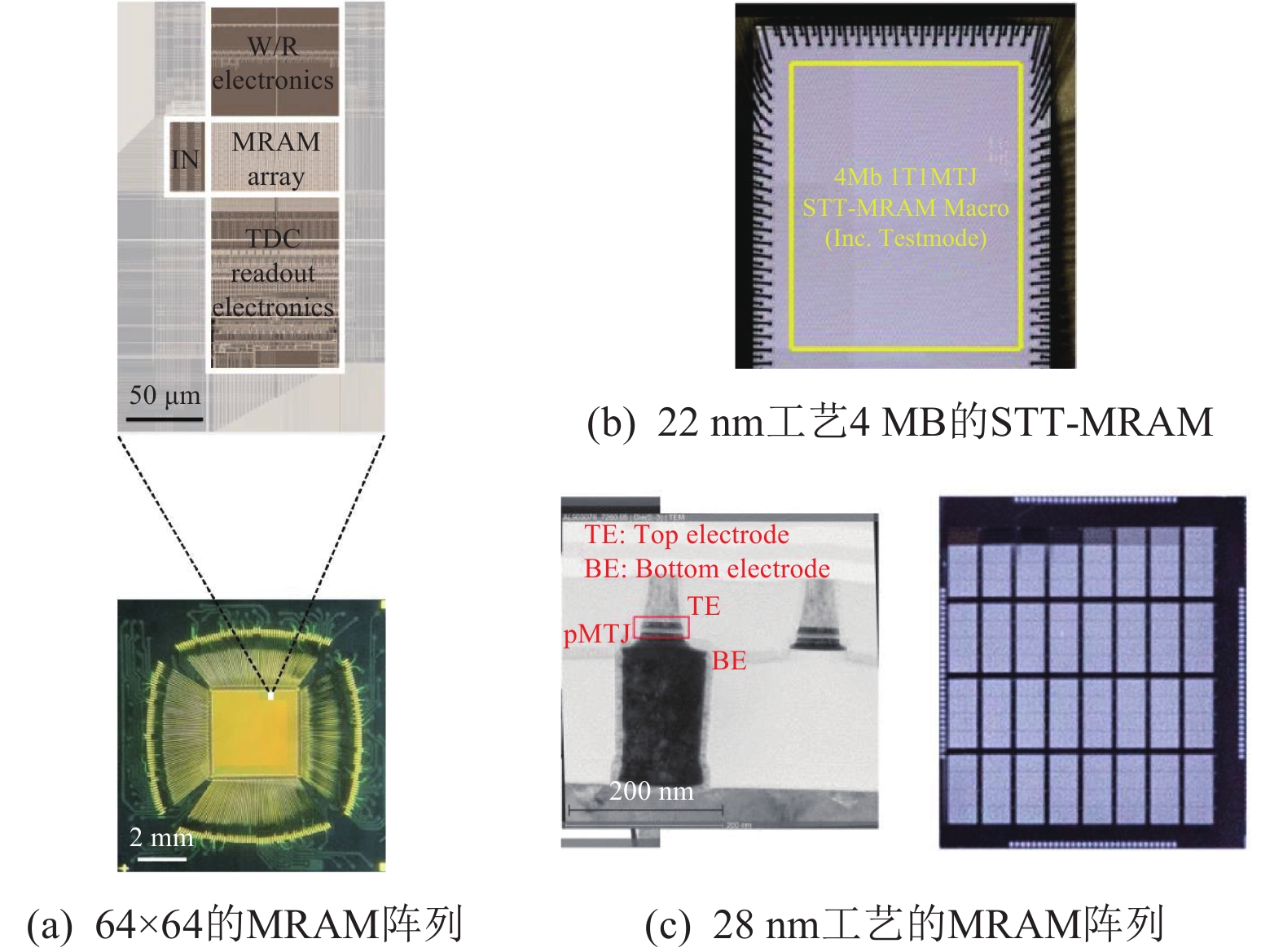

Jung等人[86]提出了一种克服MRAM存内计算低电阻问题的64×64 MRAM阵列，用于图像分类和面部检测. 该芯片显微照片如图10（a）所示，读写控制电路位于MRAM阵列的上方，下方则是TDC读出电路. 使用该款芯片加速2层全连接神经网络后得到93.23%的数字识别精度，在人脸检测方面实现单层网络识别精度93.4%，实现8层的VGG-8神经网络识别精度98.86%. Chiu等人[87]提出了22 nm工艺4 MB的STT-MRAM芯片，该芯片支持8 b输入、8 b权重、26 b输出. 该芯片显微镜照片如图10（b）所示，芯片面积为18 mm2，实现了192 Gbps读写和解密带宽以及25.1~55.1 TOPS/W的8 b存内计算. Singh等人[88]研究了基于STT-MRAM的存内逻辑加速器，并采用28 nm工艺流片证明实现了高鲁棒性的存内计算，该芯片如图9（c）所示. 这几款芯片对比如表5所示.
表 5 几款MRAM芯片对比Table 5. Comparison of Several MRAM ChipsWang等人[89]研究了基于TSOT-MRAM的存内计算架构，其与基于STT-MRAM的存内计算架构相比降低了能耗. Kim等人[90]研究了基于SOT-MRAM的数字存内计算架构，并采用28 nm的CMOS工艺实现，同时还实现了卷积神经网络加速. Lu等人[91]研究了基于SOT-MRAM的贝叶斯神经网络与硬件的协同算法，开发了器件、电路、算法的整个框架，以增加了能耗为代价减少了不确定度并提升了精度. Nisar等人[92]提出了基于STT-MRAM/SOT-MRAM的4 b的MRAM单元，其减少面积的同时降低了延迟和能耗.
4. 3维存算一体架构
相比较于传统的2维架构，3维架构有着更高的集成度，因此3维架构对实现高速低功耗的存内计算芯片有着重要的意义.
2019年，Srinivasa等人[93]提出了一种2层的3维SRAM存内计算芯片架构，该架构具有较强的鲁棒性，并有效减少了数据写入的时间与功耗. Hsueh等人[94]基于10T的SRAM单元提出了可堆叠的存内计算芯片，实现了数据吞吐量的提高. Li等人[95]则基于鳍式场效应晶体管提出了4层的存内计算架构，其9T的SRAM单元能够在单个周期内完成逻辑与非、逻辑或、逻辑异或等运算. Kota等人[96]提出了96 MB的电感耦合式3维堆叠SRAM，最终实现了能耗和面积的有效减少，其提出的架构示意图如图11所示.
2017年，Adam[97]开发了2层的10×10大小忆阻器阵列用于神经形态计算. 其芯片照片如图12（a）所示，虽然还存在不少问题，但是这项工作为3维存内计算芯片打下了基础. Fernando等人[98]提出了一种基于忆阻器的3维多核架构，其能够实现在线学习功能，且3维的架构使得芯片面积大为缩小. Veluri等人[99]提出了交错的3维忆阻器阵列，如图12（b）所示，并且实现了2层全连接神经网络和4层卷积神经网络. Huo等人[100]提出了2 KB的3维忆阻器芯片，其架构如图12（c）所示. 3维的架构提升了芯片的集成度并减少了功耗. Sun等人[101]提出了基于4层垂直忆阻器阵列的储备池计算，如图12（d）所示，通过软硬件协同设计实现了高精度、低功耗、高面积效率. Li等人[102]提出了8层单片集成忆阻器阵列，用于实现神经网络加速并使用卷积神经网络进行验证.
5. 大规模存内计算芯片
随着处理数据量的增加，存内计算芯片的容量也受到了研究者的关注，高精度的存内计算需要大内存容量以适应多位输入和多位权重. Xue等人[103]提出了4 MB的忆阻器存内计算架构，该架构由8个
1024 ×512的忆阻器阵列组成，实现了纳秒级别的延迟和较高的能效. Hung等人[104]提出了8 MB的忆阻器存内计算芯片，该芯片采用22 nm工艺，支持8 b输入、8 b权重、19 b输出. 该芯片使用了32个256 KB大小的子阵列来执行并行存内计算，其计算延迟为14.4 ns，能效为21.6TOPS/W. Liu等人[105]提出了一款32 MB的5T2R1C结构的芯片，实现了CNN的硬件加速. 这项工作在处理数据0时关闭ADC来减少功耗，有效地降低了能耗. 该工作支持最高8 b精度的计算，且可以实现2490.32 TOPS/W的峰值能效和479.37 TOPS/W的平均能效.制约大规模存内计算芯片的一个重要挑战是面积. 忆阻器和MRAM虽然面积足够小但是工艺不及SRAM，需要外围电路的支持，导致其目前并没有什么面积优势. Gauchi等人[106]研究了可扩展的存内计算SARM芯片之间的互连问题. 研究显示，芯片的延迟与其阵列间的互联有关. 较小的存内计算芯片应当使用尽可能少的子阵列来减少延迟，而较大容量的存内计算芯片应当使用适当数量的子阵列来减少延迟. 如果考虑能耗和性能之间的权衡，以32 KB为例，使用16个2 KB大小阵列互联的方案性能最佳.
除此之外，芯片的速度与功耗以及器件的可靠性和非理想性也是对大规模存内计算的一个限制. 较高的电压和温度都可能影响到器件的稳定性，从而对计算造成影响. 而速度和功耗则是存算一体芯片保持对传统芯片优势的关键点. 同时，大规模存算宏单元间的同步也是待研究的方向.
6. 主要挑战
1）速度和功耗问题. 在存内计算架构中，负责将阵列的电流和转为数字信号的模数转换器（ADC）消耗了大量的能量，是一个主要的瓶颈. 文献[107]提出了综合考虑能耗与数据吞吐量的平衡，在不同的网络之间选择闪存ADC或者逐次逼近型ADC[107]. 从器件方面来说，SRAM虽然有着较快的读写速度，但是其静态功耗会影响计算的稳定性. 忆阻器和MRAM虽然不存在静态功耗问题，但是由于工艺的问题，读写性能目前无法与SRAM比拟. 在未来，随着工艺的提升，忆阻器和MRAM有望优化速度与功耗问题.
2）软件工具较少. 存内计算芯片还存在着对软件工具链方面研究较少的问题，而软件工具的开发与应用可以有效帮助研究者开发高效的存内计算芯片. 例如，量化工具对输入、权重、网络部分和的量化虽然会导致精度的略微降低，但是会对硬件性能有一个极大的提升. 而将神经网络部署到硬件上的高效编译映射工具也是不可或缺的一环[108]，在未来存内计算芯片编译器的适配问题也将引起研究人员的重视. 针对器件非理想的表现，存内计算仿真器的开发势在必行. 在仿真器中可以通过考虑器件的各种非理想表现对权重进行调整以提高硬件识别的精度并评估硬件的性能[109].
3）计算精度有限. 高精度的存内计算需要使用多个存储单元来存储多位权重，这无疑会增大延时，计算过程会受到模拟计算低信噪比的影响导致精度降低，且无法实现高精度的浮点数计算. 目前一般认为8 b权重精度的方案比较可靠，多值忆阻器可用于缓解这个问题. 例如，一个8值忆阻器单元可用来存储一个3 b的二进制数.
4）存储单元可靠性问题. 以忆阻器来说，它的阻值在不同的读写周期可能发生变化从而影响存内计算的精度. 而对于MRAM来说，较高的电压和较高的温度都会影响它的可靠性. 目前SRAM的可靠性要高于MRAM和忆阻器[110].
7. 总结与展望
本文探讨了基于3种不同器件的存内计算原理，并介绍了现有的存内计算架构. 由于SRAM拥有可靠的稳定性和成熟的工艺等优势，因此在存内计算方向有着不可忽视的地位. 但是SRAM存在着集成度低、功耗大、易失的缺点，因此未来SRAM存算一体架构在高集成、低功耗方向将是重点研究方向. 目前，国内外对于忆阻器存内计算的研究集中在较小规模阵列上的逻辑运算、矩阵乘加运算以及算法的优化，忆阻器存内计算架构因为其能效高、速度快常用于神经网络加速. 在未来，针对忆阻器阵列的可靠性、忆阻器误差校准以及大规模忆阻器阵列的应用还需要多加研究. MRAM在存内计算架构上取得了一定的成果，当下MRAM的存内计算集中于实现BNN. 未来，针对MRAM的写入功耗过大和读取可靠性还需要继续深入研究.
基于3种器件设计的存内计算架构有着不同的特点. MRAM和SRAM使用逻辑异或来完成乘法，故这2种器件一般常用于硬件加速BNN神经网络和支持1 b权重精度. 而忆阻器可使用逻辑运算也可使用模拟计算，常用于CNN和DNN等网络，一般支持1~8 b的权重精度. 而从能耗和面积角度来说，SRAM架构静态功耗大，面积也较大，忆阻器和MRAM更有优势.
总的来说，目前存内计算芯片普遍存在工艺浮动、串扰干扰、噪声干扰等问题. 同时，忆阻器与MRAM这类新型器件与工艺、电路、架构和算法的协同设计与优化也值得研究者的探索. 而面对存内计算的精度问题，混合异构架构有望实现大于8 b的高精度计算.
作者贡献声明：张章提出论文架构、给出调研方向、参与并指导论文撰写；施刚参与论文撰写和实际调查；王启帆负责文献收集和整理；马永波负责论文图表制作；刘钢和钱利波负责论文审阅.
-
![]()

图 6 V/R-R架构及其逻辑异或操作真值表
Figure 6. V/R-R architecture and its truth table of logic XOR operation
![]()
图 7 常见的用于神经网络加速的忆阻器阵列
Figure 7. Common memristor array applied for neural network acceleration
表 1 几种常用存储器的性能对比
Table 1 Performance Comparison of Several Popular Memories
参数 SRAM 忆阻器 MRAM DRAM 闪存 尺寸/F2 120~200 4~10 6~50 6~10 4~6 读延迟/ns 1~8 10 5~10 10~60 2.5×104 写延迟/ns 8 10 12 10~60 2×105 易失性 是 否 否 是 是 耐久性次数 >1015 1011 >1015 >1015 104~105
