随着互联网信息技术和空间定位技术的快速发展，产生了海量的具有空间位置信息的文本对象，空间数据和文本数据的结合形成了一类新的具有海量、异构、多维等特点的数据，即空间文本数据. 位置服务数据、群智感知数据、社交网络中的社交数据和移动互联网中的交易数据等都是空间文本数据的重要来源.

以空间文本数据为背景的空间关键字查询（也称空间文本查询）是空间查询和关键字搜索的结合，给定一个查询关键字和一个查询位置，也即用户的查询不仅包含关键字而且包含地理位置，查询返回的结果则是满足空间和文本约束并与查询相关的对象，即返回距离查询位置相对接近且与查询关键字相关性较高的空间对象. 空间关键字查询在实际中的应用越来越广泛，研究发现单个对象不容易满足用户需求，但是对象可以组合成集合以满足用户需求，等同于集合中的对象共同满足用户需求，即集合空间关键字查询（collective spatial keyword query，CoSKQ）.

尽管人们在集合空间关键字查询领域进行了一些重要的研究，但专门针对基于时空约束和成本感知的集合空间关键字查询处理的工作较为缺乏. 本文主要研究的是基于时空约束和成本感知的集合空间关键字查询问题，即找到一个可行解，满足用户预先设定的约束条件，并且它的成本尽可能的小. 对象的属性方面被解释为对象的成本，成本集的成本对应于成本的聚合形式. 使用成本有利于让用户更灵活地表达其偏好，施加约束条件并优化成本有利于捕获更多适合用户的用例，成本会随着约束条件的变化而变化.

本文的主要贡献包括3个方面：

1） 针对集合空间关键字查询的现有查询算法和索引结构已经不能满足大部分用户在时空约束条件下的需求问题，提出了一种基于时空约束和成本感知的集合空间关键字查询TDCCA-CoSKQ. TDCCA-CoSKQ需要处理大量的复杂时空数据对象，会产生很大的计算开销，为了提升查询效率，本文新提出了一种TDCIR-Tree索引结构，该索引融合了倒排文件和时间属性标签文件、非叶子结点连接关键字倒排文件、叶子结点连接时间属性标签文件，有效解决了现有索引中无法同时包含关键字信息和时间信息的问题，减小了查询计算开销.

2）为了有效筛选出符合查询条件的集合，提出了TDCCA_PP算法，TDCCA_PP算法包含第1层剪枝、组间有序排列和第2层剪枝，从第1层剪枝、组间有序排列和第2层剪枝后分别得到可行集合、组合集合和有效集合，有效提高了查询效率.

3）针对现有的成本函数无法有效满足TDCCA-CoSKQ查询的问题，提出了一种基于TDC成本函数的排序算法，TDC成本函数是由距离成本和时间成本组成的，其中包含代表用户偏好度的自变量系数$\alpha$和$\;\beta$，有效增加了用户的选择自由度，排序算法将有效集合放入TDC成本函数计算并得到以成本为升序的有序集合.

1.   相关工作

空间关键字查询在实际中的应用越来越广泛，许多空间关键字查询变体也被研究，包括布尔空间关键字查询^[1]、空间关键字近邻查询^[2]、连续空间关键字查询^[3]、支持语义的空间关键字查询^[4]、面向空间兴趣区域的路线查询^[5]、top-k地理-社会的关键字查询^[6]和反向top-k地理-社会的关键字查询^[7]、基于关联规则挖掘的空间关键字查询索引^[8]、基于隐私保护的空间关键字查询^[9]、基于时间感知的空间关键字查询^[10]、路网环境下的空间关键字查询^[11]等.

随着人们需求的增加，单个对象已无法满足用户需求，文献[12]提出的集合空间关键字查询是指检索一组空间Web对象，每组对象都与一组关键字相关联，使得该组包含查询的关键字，并且通过它们到查询点的距离以及组中对象之间距离的成本最低. 针对处理大规模数据集中存在不足的问题，文献[13]提出了可扩展的集合空间关键字查询，并提出了一个遵循Spark编程范式的分布式解决方案. 文献[14]研究了top-k集合空间关键字查询（TkCoSKQ），提出了启发式算法. 文献[15]提出了一种贪心算法和一种具有可证明近似界的近似算法，为了提高查询性能，提出了新的剪枝策略和启发式规则，有效解决了现有集合空间关键字查询算法在生成可行候选集时忽略不同目标之间距离的问题.

基于成本感知的集合空间关键字查询作为集合空间关键字查询的一个重要分支，在查询过程中使用成本有利于让用户更灵活地表达其偏好，施加约束条件并优化成本有利于捕获更多适合用户的用例. 文献[16]研究了固有成本感知的集合空间关键字查询，提出了一种代价成本函数，捕获对象之间的距离和对象的固有成本，并提出了精确算法和近似算法. 文献[17]提出了一种层次感知的集合空间关键字查询，该查询返回一组对象通过阈值约束，共同覆盖查询关键字并最小化代价成本函数，并提出了精确算法和具有可证明近似约束的近似算法. 为了系统地解决集合空间关键字查询问题，文献[18]提出了统一成本函数和统一方法. 文献[19]研究了知识库上的集合关键字查询（CoSKQ-KB），为了找到一组语义位置来共同覆盖查询关键字，并最小化排名代价成本函数，提出了一种可扩展方法. 为了在距离约束下找到成本最小的对象集，文献[20]研究了成本感知和距离约束的集合空间关键字查询（CD-CoSKQ），提出了一种精确算法和一种近似算法，为用户提供了一个更细粒度的接口来表达他们在地理文本对象的地理空间方面和属性方面的偏好. 随着互联网技术的快速发展，用户的查询需求越来越多元化和个性化，基于时空约束的集合空间关键字查询在实际应用中越来越广泛. 为了满足对象和查询之间的位置相关性、文本相关性和时间相关性，文献[21]提出了时间感知的集合空间关键字查询（TCoSKQ），并且提出了2个评估函数及对应算法来满足用户的不同需求. 针对现有的工作大多只关注精确关键字匹配的集合关键字查询问题，文献[22]研究了交通网络环境下时间感知的近似集合关键字查询（TACoSKQ），提出了一种新的混合索引TDAG-Tree和2种具有证明的近似界的近似算法，有效处理了在实际应用中常见的拼写错误和传统拼写差异的问题.

针对已有的集合空间关键字查询方法没有考虑要求同时处理带有时空约束和成本感知的问题，不能满足大部分用户在时空约束条件下更为复杂的查询需求问题，实际应用中具有很大的局限性，为了弥补已有方法的不足，本文提出了一种基于时空约束和成本感知的集合空间关键字查询TDCCA-CoSKQ.

2.   主要定义

定义1. 时间区间和有效时间. 查询关键字$ke{y_{{n_i}}}$的时间区间的符号表示为$ke{y_{{n_i}}}.t = (st,pt)$，时间戳是由2个整数组成的，由于用户查询点的时间域与时空数据对象的时间域结点不一定为整点，我们提出时间区间的概念，将时间域最小单位设为30 min. 有效时间是时间区间中计划结束时间$pt$与计划开始时间$st$的差值，有效时间的符号表示为$\left| {ke{y_{{n_i}}}.t} \right| = pt - st$.

定义2. 初始集合. 在TDCIR-Tree索引中查询到的满足关键字$ke{y_{{n_i}}}$及其时间域的集合称为初始集合，用$G$表示，第i个初始集合用${G_{{n_i}}}$表示.

定义3. 可行集合. 在所提出的TDCCA_PP算法的第1层剪枝中，基于初始集合${G_{{n_i}}}$得到不仅满足关键字$ke{y_{{n_i}}}$及其时间域，${G_{{n_1}}}$和${G_{{n_n}}}$也满足用户查询的距离域$q.b$的集合称为可行集合，用$G'$表示，第i个可行集合用${G'_{{n_i}}}$表示，${G'_{{n_i}}}$中有${m_i}$个时空数据对象.

定义4. 组合集合. 在所提出的TDCCA_PP算法的组间有序排列中，基于可行集合${G'_{{n_i}}}$得到的集合称为组合集合，用$M$表示，第i个组合集合用${M_i}$表示，组合集合$M$的总数记作$f$，$f = \displaystyle\prod\limits_{i = 1}^n {{m_i}}$.

定义5. 有效集合. 在所提出的TDCCA_PP算法的第2层剪枝中，基于组合集合${M_i}$得到不仅满足关键字$ke{y_{{n_i}}}$及其时间域而且同样满足用户查询的距离阈值$q.b$的集合称为有效集合，用$M'$表示，第i个有效集合用${M'_i}$表示.

定义6. 有序集合. 在所提出的TDC成本函数对应的排序算法中，基于有效集合${M'_i}$得到的以TDC成本函数计算结果为升序的集合称为有序集合，用$V$表示，第i个有序集合用${V_i}$表示，有序集合$V$的总数记作$h$，有序集合$V$为基于时空约束和成本感知的集合空间关键字查询的最终返回结果集.

定义7. TDC成本函数. TDC成本函数是由距离成本和时间成本组成的，自变量系数$\alpha$和$\;\beta$称为用户偏好度，可以由用户自行调整，并且规定$\alpha + \beta =1$. 基于统一成本函数^[18]，计算有效集合${M'_i}$的TDC成本函数表示为

$\alpha \times (dist(q,{o_{ke{y_{{n_1}}}}}) + dist(q,{o_{ke{y_{{n_n}}}}}) + \displaystyle\sum\limits_{i=2}^{n - 1} {dist({o_{ke{y_{{n_i}}}}},{o_{ke{y_{{n_{i + 1}}}}}})} )$表示的是TDC成本函数中的距离成本，$\beta \times (1 - \dfrac{1}{n}\displaystyle\sum\limits_{i = 1}^n {\dfrac{{\left| {ke{y_{{n_i}}}.t \cap {o_{ke{y_{{n_i}}}}}.t} \right|}}{{\left| {ke{y_{{n_i}}}.t} \right|}}} )$表示的是TDC成本函数中的时间成本. $\displaystyle\sum\limits_{i=2}^{n - 1} {dist({o_{ke{y_{{n_i}}}}},{o_{ke{y_{{n_{i + 1}}}}}})}$表示的是${M'_i}$中相邻时空数据对象${o_{ke{y_{{n_i}}}}}$和${o_{ke{y_{{n_{i + 1}}}}}}$的欧氏距离之和，$\alpha$对应的乘数表示的是从查询点$q$开始顺序经过${M'_i}$中所有时空数据对象再返回查询点$q$的欧氏距离之和，$\left| {ke{y_{{n_i}}}.t \cap {o_{ke{y_{{n_i}}}}}.t} \right|$表示的是${o_{ke{y_{{n_i}}}}}$在关键字$ke{y_{{n_i}}}$的有效时间，$\dfrac{{\left| {ke{y_{{n_i}}}.t \cap {o_{ke{y_{{n_i}}}}}.t} \right|}}{{\left| {ke{y_{{n_i}}}.t} \right|}}$表示的是${o_{ke{y_{{n_i}}}}}$在关键字$ke{y_{{n_i}}}$的有效时间与$ke{y_{{n_i}}}$有效时间的比值，称为${o_{ke{y_{{n_i}}}}}$的有效时间比，$\displaystyle\sum\limits_{i = 1}^n {\dfrac{{\left| {ke{y_{{n_i}}}.t \cap {o_{ke{y_{{n_i}}}}}.t} \right|}}{{\left| {ke{y_{{n_i}}}.t} \right|}}}$表示的是${M'_i}$中$n$个时空数据对象有效时间比的和，称为${M'_i}$的有效时间比.

定义8. 集合空间关键字查询^[12]. 令S为一组关键字，令D为由d个空间网络对象a组成的数据库，D中的每个对象a都与一个位置$a.\lambda$和一组描述该对象的关键字$a.\psi$相关联且$a.\psi \subset S$，考虑一个集合空间关键字查询$q$，$q = (q.\lambda ,q.\psi )$，其中$q.\lambda$表示一个位置，$q.\psi$表示一组关键字. 集合空间关键字查询的目的是在D中找到一组对象$\chi (\chi \subseteq D)$，使得$\bigcup\limits_{{r \in \chi }} r.\psi \supseteq q.\psi$，并且使得成本最小化.

定义9. 基于时空约束和成本感知的集合空间关键字查询. 给定一个时空数据对象集合O和一个查询点q. 其中集合O是由具有位置信息、文本描述及其对应的时间信息的时空数据对象o组成的集合，查询点q是具有查询位置信息、查询文本描述及其对应的时间信息、查询距离阈值的查询点. 基于时空约束和成本感知的集合空间关键字查询的目的是在O中查询并返回以有效集合$M'$的成本为升序的有序集合$V$，其中集合$V$不仅满足查询关键字及其对应时间域，而且满足查询距离阈值. 时空数据对象o的表达式为$o = (o.id,o.loc,o.\varphi ,o.\varphi .t(bt,et))$，其中$o.id$表示的是o的唯一标识，$o.loc$表示的是o的位置信息，$o.\varphi$表示的是o的关键字集合，$o.\varphi .t(bt,et)$表示的是o的关键字对应的时间区间，bt和et表示的是o的开始时间和结束时间；查询点q的表达式为$q = (q.loc,q.\varphi , q.\varphi .t(st,pt), q.b)$，其中$q.loc$表示的是q的位置信息，$q.\varphi$表示的是q的查询关键字集合，$q.\varphi .t(st,pt)$表示的是q的关键字对应的时间区间，st表示的是q计划开始的时间，pt表示的是q计划结束的时间，$q.b$表示的是q的距离范围，也称为距离阈值.

3.   基于时空约束和成本感知的集合空间关键字查询过程

本文所提出的基于时空约束和成本感知的集合空间关键字查询主要分3个部分：TDCIR-Tree索引的构建与查询、TDCCA_PP算法的构建与查询、TDC成本函数的计算和排序.

3.1   TDCIR-Tree索引的构建与查询

我们将查询点及s个时空数据对象的查询场景采用最小边界矩阵MBR来进行划分并构建索引，从叶子结点开始用MBR将空间框起来，结点越往上越靠近根结点，框住的空间就越大，从而实现对空间的分割. TDCIR-Tree索引的空间划分图示例如图1所示. TDCIR-Tree索引图示例如图2所示.

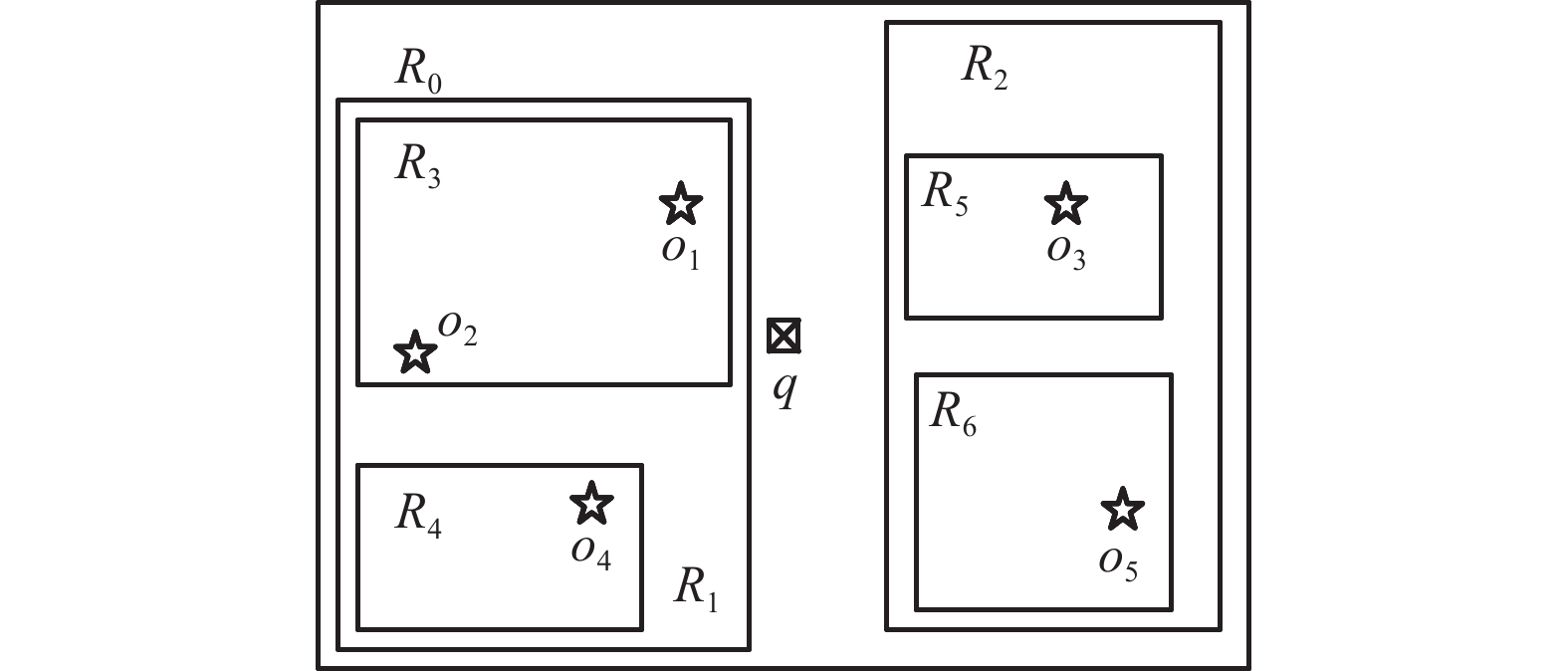

图  1  TDCIR-Tree划分示意图示例

Figure  1.  Partition illustration example of TDCIR-Tree

下载: 全尺寸图片 幻灯片

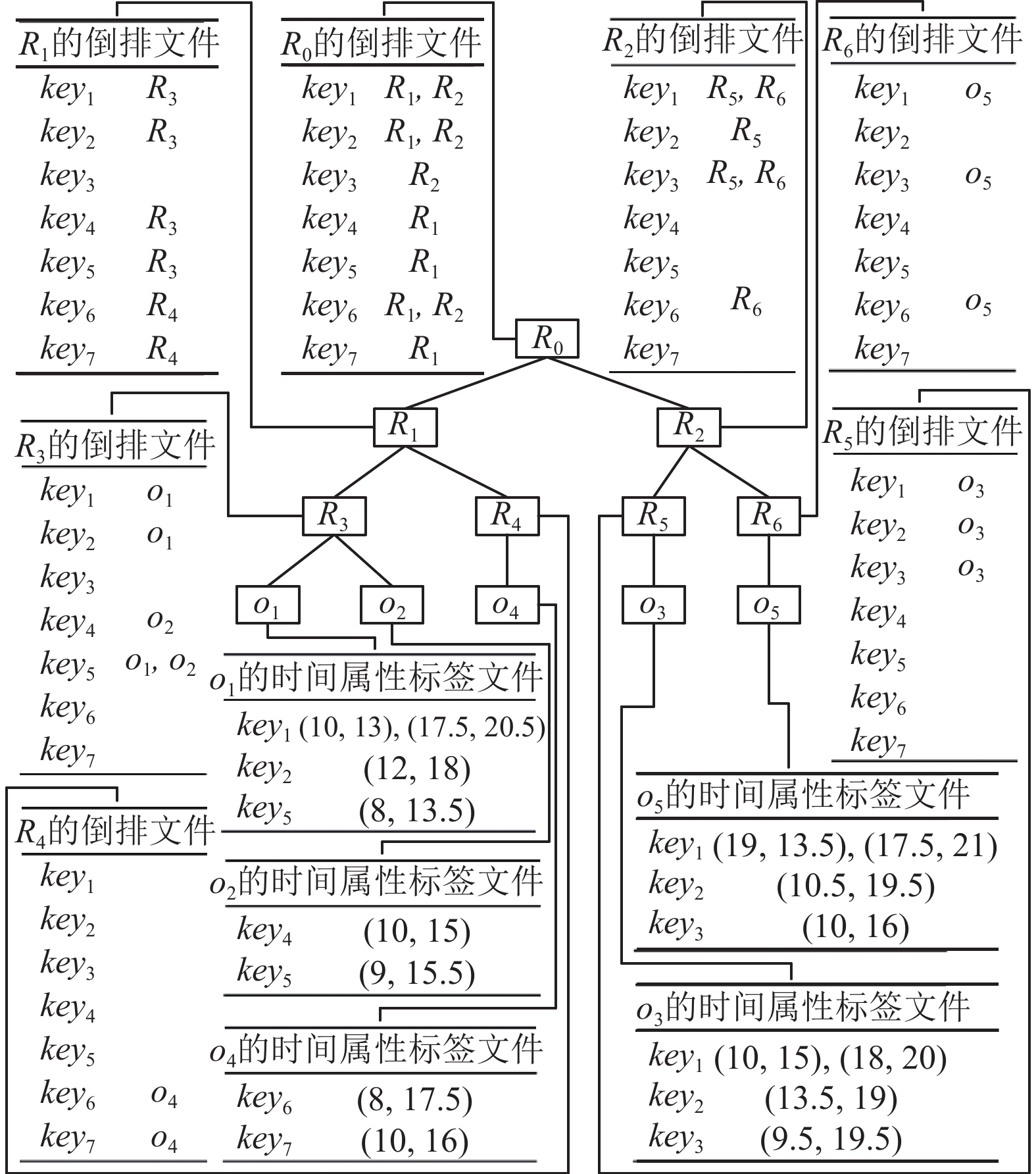

图  2  TDCIR-Tree示意图示例

Figure  2.  Illustration example of TDCIR-Tree

下载: 全尺寸图片 幻灯片

TDCIR-Tree以R-Tree的形式进行构建，由空树开始，不断插入划分的MBR，直到生成一棵完整的R-Tree，为了提高查询效率，在TDCIR-Tree索引中，每个非叶子结点连接关键字倒排文件列表，每个叶子结点连接时间属性标签文件. 根据关键字信息表、查询场景划分图和${o_1}$，${o_2}$，${o_3}$，${o_4}$，${o_5}$的时间域表，每个非叶子结点用三元组$(ra,re,ra.ki)$表示. 其中ra存储的是子结点地址；re表示覆盖所有子结点的MBR最小矩阵；ra.ki表示关键字描述标识符，连接关键字倒排文件列表，其中第1列为关键字信息，第2列为包含对应关键字信息的子结点. 每个叶子结点用三元组$(o,o.re,o.ti)$表示，其中o是空间数据对象，o.re是o的边界矩阵，o.ti是时间区间描述标识符，连接时间属性标签文件，其中第1列为o的关键字信息，第2列为关键字对应的时间区间.

在TDCIR-Tree索引中，以自上而下、自左而右的层序的方式按照查询关键字进行查询，从第1层根结点${R_0}$开始，在${R_0}$的倒排文件中找到查询关键字对应的子结点. 例如在图2中，查询点$q$的查询关键字为$ke{y_2}$，在TDCIR-Tree索引中第1步在${R_0}$的倒排文件中找到查询关键字$ke{y_2}$对应的子结点为${R_2}$，接下来查询第2层的${R_2}$，按照相同的方式在${R_2}$找出的子结点为${R_4}$和${R_5}$，以此类推，直到找出的子结点为叶子结点为止. 此时需要在叶子结点的时间属性标签文件中找到查询关键字对应的时间区间，判断是否含有查询关键字对应的时间区间，也就是找到的叶子结点在查询关键字对应的时间区间与查询关键字对应的时间区间交集不为空，满足条件的叶子结点作为时空数据对象放入查询关键字对应的初始集合.

3.2   TDCCA_PP算法的构建与查询

TDCCA_PP算法分3个部分：基于TDCIR-Tree首先输入初始集合$G$进行第1层剪枝，得到可行集合$G'$；其次对可行集合$G'$进行组间有序排列，得到组合集合$M$；然后对组合集合$M$进行第2层剪枝，得到有效集合$M'$.

第1层剪枝的主要思想是在${G_{{n_1}}}$和${G_{{n_n}}}$中筛选出满足用户查询点距离阈值的时空数据对象，得到可行集合，算法1输入关键字个数n、初始集合${G_{{n_i}}}$、距离阈值$q.b$，输出的是可行集合${G'_{{n_j}}}$. 首先将输出的关键字$ke{y_{{n_i}}}$对应的可行集合${G'_{{n_j}}}$进行初始化，最外层循环从全部n个初始集合先分离出第一个和最后一个初始集合${G_{{n_1}}}$和${G_{{n_n}}}$，对${G_{{n_1}}}$和${G_{{n_n}}}$中的所有时空数据对象进行筛选，将时空数据对象到查询点距离满足查询点距离阈值$q.b$的时空数据对象放入对应可行集合中，其余初始集合${G_{{n_2}}}$到${G_{{n_{n - 1}}}}$不变，直接转入到可行集合${G'_{{n_2}}}$到${G'_{{n_{n - 1}}}}$中. 从算法1第1层剪枝算法中得到可行集合${G'_{{n_j}}}$.

算法1. 第1层剪枝算法（TDCCAPruning1(n,${G_{{n_i}}}$,$q.b$)）.

输入：关键字个数n，初始集合${G_{{n_i}}}$，距离阈值$q.b$；

输出：可行集合${G'_{{n_j}}}$.

① ${G'_{{n_j}}} = \varnothing$；/*将输出的关键字$ke{y_{{n_j}}}$对应的可行集 合${G'_{{n_j}}}$进行初始化*/

② for i in range(1, n+1) do /*其中函数range意为 变量i从1开始到n+1结束但不包括n+1， 共循环n次，面向关键字$ke{y_{{n_i}}}$对应的初始 集合${G_{{n_1}}}$到${G_{{n_n}}}$*/

③ if i==1 or i==n then /*第1层剪枝算法只面 向初始集合${G_{{n_1}}}$和${G_{{n_n}}}$*/

④ for each ${o_{{i_x}}} \in {G_{{n_i}}}$ do /*${o_{{i_x}}}$为${G_{{n_i}}}$中的第x个 时空数据对象*/

⑤ if $dist(q,{o_{{i_x}}}) \leqslant q.b$ then /*判断查询点$q$ 到${o_{{i_x}}}$的距离是否满足查询点的距离阈 值$q.b$*/

⑥ 将${o_{{i_x}}}$放入${G'_{{n_j}}}$中；/*${G_{{n_i}}}$中满足条件的 ${o_{{i_x}}}$放入${G'_{{n_j}}}$中*/

⑦ else

⑧ 处理${G_{{n_i}}}$中剩下的时空数据对象；

⑨ end if

⑩ end for

⑪ else

⑫ ${G'_{{n_j}}} = {G_{{n_i}}}$；/*剩下的初始集合${G_{{n_2}}}$到${G_{{n_{n - 1}}}}$不 变，直接转入${G'_{{n_2}}}$到${G'_{{n_{n - 1}}}}$*/

⑬ end if

⑭ end for

⑮ return ${G'_{{n_j}}}$.

为了得到满足用户全部关键字及其时间域的集合，其中存在有同一时空数据对象满足2个及以上查询关键字的可能，但在传统集合的定义中不允许有2个相同元素出现在同一集合中，所以我们提出了组合集合的概念和一种组间有序排列的方式.

组间有序排列的主要思想是将可行集合进行可重复元素的组合排列，得到组合集合，算法2输入关键字个数n、组合集合数$f$、可行集合${G'_{{n_i}}}$，输出组合集合${M_j}$. 首先将输出的组合集合${M_j}$进行初始化，依次将n个可行集合中时空数据对象进行组间有序组合，先将${G'_{{n_1}}}$中的第1个、${G'_{{n_2}}}$中的第1个、${G'_{{n_3}}}$中的第1个，一直到${G'_{{n_n}}}$中的第1个时空数据对象按照顺序结合成组合集合${M_1}$，再将${G'_{{n_1}}}$中的第1个、${G'_{{n_2}}}$中的第1个、${G'_{{n_3}}}$中的第1个，一直到${G'_{{n_n}}}$中的第2个时空数据对象按照顺序结合成组合集合${M_2}$，以此类推，由于可行集合${G'_{{n_i}}}$中有${m_i}$个时空数据对象，我们能够得出有$f = \prod\limits_{i = 1}^n {{m_i}}$个组合集合. 从算法2组间有序排列算法中得到组合集合${M_j}$.

算法2. 组间有序排列算法（TDCCAPermutation(n, f, ${G'_{{n_i}}}$)）.

输入：关键字个数n，组合集合数f，可行集合${G'_{{n_i}}}$；

输出：组合集合${M_j}$.

① ${M_j} = \varnothing$；/*将输出的组合集合${M_j}$进行初始化*/

② for j in range(1, f+1) do /*其中函数range意为 变量j从1开始到f+1结束但不包括f+1，共 循环f次*/

③　依次将n个可行集合中时空数据对象进行 组间有序组合，并放入${M_j}$中；

④ end for

⑤ return ${M_j}$.

第2层剪枝的主要思想是在组合集合中筛选出满足用户查询点距离阈值的有效集合，算法3输入关键字个数n、组合集合数f、组合集合${M_i}$、距离阈值$q.b$，输出有效集合${M'_j}$. 首先将输出的有效集合${M'_j}$进行初始化，最外层循环是面向f个组合集合的，其中内层循环是判断每个组合集合中的时空数据对象到查询点距离是否满足查询点的距离阈值$q.b$，当${M_i}$中的全部空间数据对象都满足查询点的距离阈值的情况下，就将${M_i}$直接转入有效集合${M'_j}$中，不满足条件就直接跳出循环，进行下一个组合集合直到最后一个组合集合. 从算法3第2层剪枝算法中得到有效集合${M'_j}$.

算法3. 第2层剪枝算法（TDCCAPruning2(n, f, ${M_i}$, $q.b$)）.

输入：关键字个数n，组合集合数f，组合集合${M_i}$，距离阈值$q.b$；

输出：有效集合${M'_j}$.

① ${M'_j} = \varnothing$；/*将输出的有效集合${M'_j}$进行初始化*/

② for i in range(1,$f$+1) do /*其中函数range意为 变量i从1开始到f+1结束但不包括f+1，共 循环f次，面向组合集合${M_1}$到${M_f}$*/

③ for y in range(1, n) do /*其中函数range意为 变量y从1开始到n结束但不包括n，共 循环n−1次，${o_{{i_y}}}$为${M_i}$中的第y个时空数 据对象*/

④ if $dist({o_{{i_y}}},{o_{{i_{y + 1}}}}) > q.b$ then /*判断${o_{{i_y}}}$到${o_{{i_{y + 1}}}}$的 距离是否满足查询点的距离阈值$q.b$*/

⑤ break；/*若不满足则直接跳出循环，面 向下一个组合集合*/

⑥ else

⑦ 处理${M_i}$中剩下的时空数据对象；

⑧ end if

⑨ ${M'_j} = {M_i}$；/*当${M_i}$中的全部数据对象都满 足查询点的距离阈值的情况下，就将 ${M_i}$直接转入${M'_j}$*/

⑩ end for

⑪ end for

⑫ return ${M'_j}$.

3.3   TDC成本函数的计算和排序

针对现有的成本函数无法满足TDCCA-CoSKQ的问题，提出了一种基于TDC成本函数的排序算法. 基于定义7中提及到的TDC成本函数，TDC成本函数由距离成本和时间成本组成，$\alpha$和$\;\beta$是自变量系数也称为用户偏好度，可由用户自行调整，并且规定$\alpha + \beta =1$.

将有效集合${M'_i}$放入基于TDC成本函数的排序算法，计算并得到以成本为升序的有序集合${V_j}$，返回用户结果集，具体过程如算法4所示.

算法4. 基于TDC成本函数的排序算法（TDCCostSorting(n, f, ${M'_i}$, $q.b$)）.

输入：有效集合${M'_i}$，有序集合数h，TDC成本函数；

输出：有序集合${V_j}$.

① ${V_j} = \varnothing$；/*将输出的有序集合${V_j}$进行初始化*/

② 将有效集合${M'_i}$代入TDC成本函数中进行计算，得出对应的$cost({M'_i})$；

③ 将h个$cost({M'_i})$进行升序排列；/*其中第j个$cost({M'_i})$对应${M'_i}$用${M'_i}(j)$表示*/

④ for j in range(1, h+1) do /*其中函数range意为 变量j从1开始到h+1结束但不包括h+1， 共循环h次*/

⑤ ${V_j} = {M'_i}(j)$；/*按照升序位置，将$cost({M'_i})$对 应的有效集合${M'_i}$放入有序集合${V_j}$中*/

⑥ end for

⑦ return ${V_j}$.

本文所提出的TDCCA-CoSKQ方法首先利用算法1进行第1层剪枝得到可行集合$G'$，再用算法2进行组间有序排列得到组合集合${M_i}$，接着利用算法3进行第2层剪枝得到有效集合${M'_j}$，最后利用算法4得到最终的查询结果有序集合${V_j}$而返回用户结果集.

3.4   实例分析

假设查询场景划分图如图3所示，TDCIR-Tree索引图如图4所示. 图3中关键字信息为$ke{y_1}$代表中式饭馆、$ke{y_2}$代表西式餐厅、$ke{y_3}$代表购物商城、$ke{y_4}$代表书店、$ke{y_5}$代表花店、$ke{y_6}$代表水果店、$ke{y_7}$代表博物馆，$q$的距离阈值$q.b$为1 000，查询点$q$的关键字为$ke{y_1}$，$ke{y_3}$，$ke{y_6}$，其对应的时间域分别为11:00—12:30，12:30—15:00，15:00—15:30. 图3中有5个时空数据对象${o_1}$，${o_2}$，${o_3}$，${o_4}$，${o_5}$，其关键字信息分别为$\{ ke{y_1},ke{y_2},ke{y_5}\}$，$\{ ke{y_4},ke{y_5}\}$，$\{ ke{y_1},ke{y_2}, ke{y_3}\}$，$\{ ke{y_6}, ke{y_7}\}$，$\{ ke{y_1},ke{y_3},ke{y_6}\}$，时空数据对象到$q$的欧氏距离分别是430，950，780，650，975，${o_1}$代表的关键字为$ke{y_1}$，$ke{y_2}$，$ke{y_5}$，分别对应的时间域为10:00—13:00和17:30—20:30，12:00—17:00，8:00—13:30，${o_2}$代表的关键字为$ke{y_4}$，$ke{y_5}$，分别对应的时间域为10:00—15:00，9:00—15:30，${o_3}$代表的关键字为$ke{y_1}$，$ke{y_2}$，$ke{y_3}$，分别对应的时间域为10:00—15:00和18:00—20:00，13:30—19:00，9:30—19:30，${o_4}$代表的关键字为$ke{y_6}$，$ke{y_7}$，分别对应的时间域为8:00—17:30，10:00—16:00，${o_5}$代表的关键字为$ke{y_1}$，$ke{y_3}$，$ke{y_6}$，分别对应的时间域为9:00—13:30和17:30—21:00，10:00—19:30，10:00—16:00，时空数据对象之间的距离信息为$dist({o_1},{o_2})$=780，$dist({o_1},\;{o_3})$=1 000，$dist({o_1},\;{o_4})$=800，$dist({o_1},\;{o_5})$=1330，$dist({o_2},\;{o_3})$=1725，$dist({o_2},\;{o_4})$=580，$dist({o_2},\;{o_5})$=1600，$dist({o_3},\;{o_4})$=1530，$dist({o_3},\;{o_5})$=800，$dist({o_4},\;{o_5})$=1120.

图  3  实例场景划分示意图

Figure  3.  Scene partition illustration of the case

下载: 全尺寸图片 幻灯片

图  4  实例TDCIR-Tree

Figure  4.  TDCIR-Tree of the case

下载: 全尺寸图片 幻灯片

基于所提的TDCCA-CoSKQ方法，首先在TDCIR-Tree索引中查询到满足查询关键字及其对应时间域的时空数据对象，得到关键字$ke{y_{{n_i}}}$对应的初始集合${G_{{n_i}}}$. 在TDCIR-Tree索引中，以自上而下、自左而右层序的方式按照$ke{y_1}$，$ke{y_3}$，$ke{y_6}$这3个查询关键字的主题查询. 首先查询关键字$ke{y_1}$，从第1层根结点${R_0}$开始，在${R_0}$的倒排文件中找到关键字$ke{y_1}$对应的子结点为${R_1}$和${R_2}$；那么接下来依次查询第2层的${R_1}$和${R_2}$，在${R_1}$的倒排文件中找到关键字$ke{y_1}$对应的子结点为${R_3}$，按照相同的方式在${R_2}$找出的子结点为${R_5}$和${R_6}$，依次查询第3层的${R_3}$，${R_5}$，${R_6}$，在${R_3}$的倒排文件中找到关键字$ke{y_1}$对应的叶子结点为${o_1}$，按照相同的方式依次在${R_5}$和${R_6}$找出的叶子结点为${o_3}$和${o_5}$；最后从第4层叶子结点层依次对${o_1}$，${o_3}$，${o_5}$进行查询. 在${o_1}$的时间属性标签文件中找到关键字$ke{y_1}$对应的时间区间为(10，13)，(17.5，20.5)，而查询点$q$的查询关键字$ke{y_1}$对应的时间区间为(11，12.5)，由于${o_1}.ke{y_1}.t \supset q.ke{y_{{n_1}}}.t$，可以得出${o_1}$是满足查询关键字$ke{y_1}$及其对应时间区间的时空数据对象，将${o_1}$放入关键字$ke{y_1}$对应的初始集合${G_{{n_1}}}$中，${o_3}$和${o_5}$依次按照相同的方式进行查询和比较，得出${o_3}$和${o_5}$是满足查询关键字$ke{y_1}$及其对应时间区间的时空数据对象，将${o_3}$和${o_5}$放入关键字$ke{y_1}$对应的初始集合${G_{{n_1}}}$中，最后得到${G_{{n_1}}} = \{ {o_1},{o_3},{o_5}\}$. 按照相同的方式依次查询关键字$ke{y_3}$和$ke{y_6}$，得到${G_{{n_2}}} = \{ {o_3},{o_5}\}$，${G_{{n_3}}} = \{ {o_5}\}$.

由于从查询点到第1个和最后1个时空数据对象的欧氏距离$dist(q,{o_{{n_1}}})$和$dist(q,{o_{{n_n}}})$都应不大于查询点的距离阈值$q.b$，所以初始集合${G_{{n_1}}}$和${G_{{n_3}}}$中的时空数据对象${o_i}$应满足$dist(q,{o_{{n_i}}}) \leqslant$1 000. 为得到可行集合${G'_{{n_i}}}$，我们结合时空数据对象信息表中的时空信息数据$dist(q,{o_{{n_i}}})$来进行剪枝. ${G_{{n_1}}} = \{ {o_1},{o_3},{o_5}\}$，$dist(q,{o_{{n_1}}}) = 430 <$1 000，故${o_1}$满足查询点的距离阈值$q.b$. 将${o_1}$放入初始集合${G_{{n_1}}}$对应的可行集合${G'_{{n_1}}}$中，按照相同的方式依次对${o_3}$和${o_5}$进行剪枝，得出${o_3}$和${o_5}$也同样满足查询点的距离阈值$q.b$. 将${o_3}$和${o_5}$放入初始集合${G_{{n_1}}}$对应的可行集合${G'_{{n_1}}}$中，得到可行集合${G'_{{n_1}}} = \{ {o_1},{o_3},{o_5}\}$. 按照相同的方式对${G_{{n_3}}}$进行剪枝，得到可行集合${G'_{{n_3}}} = \{ {o_5}\}$. 剩余的初始集合${G_{{n_2}}}$中的时空数据对象被直接放入可行集合${G'_{{n_2}}}$中，得到可行集合${G'_{{n_2}}} = \{ {o_3},{o_5}\}$.

在可行集合${G'_{{n_i}}}$中有${m_i}$个时空数据对象，而组间有序排列就是将从${G'_{{n_1}}}$到${G'_{{n_n}}}$这n个可行集合之间进行可重复的排列组合，得到$f = \prod\limits_{i = 1}^n {{m_i}}$个组合集合. 在本实例中可行集合${G'_{{n_1}}} = \{ {o_1},{o_3},{o_5}\}$，${G'_{{n_2}}} = \{ {o_3},{o_5}\}$，${G'_{{n_3}}} = \{ {o_5}\}$，将可行集合${G'_{{n_i}}}$进行组间有序排列，就可以得到6个组合集合${M_i}$，分别为${M_1} = \{ {o_1},{o_3},{o_5}\}$，${M_2} = \{ {o_1},{o_5},{o_5}\}$，${M_3} = \{ {o_3},\;{o_3},\;{o_5}\}$，${M_4} = \{ {o_3},\;{o_5},\;{o_5}\}$，${M_5} = \{ {o_5},\;{o_3},\;{o_5}\}$，${M_6} = \{ {o_5}, {o_5},{o_5}\}$.

在该实例中，由于相邻2个时空数据对象之间的欧氏距离$dist({o_{{n_i}}},{o_{{n_{i + 1}}}})$应不大于查询点的距离阈值$q.b$，所以组合集合${M_i}$中相邻的空间数据对象${o_{{n_i}}}$和${o_{{n_{i + 1}}}}$之间的欧氏距离应满足$dist({o_{{n_i}}},{o_{{n_{i + 1}}}}) \leqslant$1 000，我们结合时空数据对象之间距离表中数据$dist({o_i},{o_j})$来进行剪枝. ${M_1} = \{ {o_1},{o_3},{o_5}\}$，$dist({o_1},{o_3}) =$1 000，$dist({o_3},{o_5}) = 800$，故组合集合${M_1}$中的时空数据对象满足查询点的距离阈值$q.b$. 将${M_1}$中的时空数据对象按顺序放入有效集合${M'_1}$中，得到有效集合${M'_1} = \{ {o_1},{o_3},{o_5}\}$，按照相同的方式依次对${M_2}$，${M_3}$，${M_4}$，${M_5}$，${M_6}$进行剪枝，得到组合集合${M_2}$不满足查询点的距离阈值$q.b$，故${M_2}$被剪枝，组合集合${M_3}$，${M_4}$，${M_5}$，${M_6}$满足查询点的距离阈值$q.b$，故有效集合${M'_3} = \{ {o_3},{o_3},{o_5}\}$，${M'_4} = \{ {o_3},{o_5},{o_5}\}$，${M'_5} = \{ {o_5},{o_3}, {o_5}\}$，${M'_6} = \{ {o_5},{o_5},{o_5}\}$. 最后将有效集合放入基于TDC成本函数的排序算法中，计算有效集合${M'_i}$的成本，得到以成本为升序的有序集合${V_i}$. 将有效集合${M'_1}$，${M'_3}$，${M'_4}$，${M'_5}$，${M'_6}$依次放入所提出的TDC成本函数中计算成本，得到$cost({M'_1}) = \alpha \times$3 205，$cost({M'_3}) = \alpha \times\;$2 555，$cost({M'_4}) \;= \;\alpha\; \times\;$2 555，$cost({M'_5}) \;= \;\alpha \;\times \;$3 550，$cost({M'_6}) = \alpha \times$1 950.

由于有效集合${M'_i}$成本函数中的时间成本都为0，所以无论参数$\alpha$和$\;\beta$设为何值，排列后顺序都不变，所以我们设定$\alpha = 1$，$\;\beta = 0$，以成本为主要关键字进行升序排序，得到有序集合为${V_1} = \{ {o_5},{o_5},{o_5}\}$，${V_2} = \{ {o_3},{o_3}, {o_5}\}$，${V_3} = \{ {o_3},{o_5},{o_5}\}$，${M'_4} = \{ {o_1},{o_3},{o_5}\}$，${V_5} = \{ {o_5},{o_3},{o_5}\}$，其中${V_1}$为最优结果集，表示仅${o_5}$就能够满足用户的查询需求，其他有序集合可作为用户参考，为用户提供相较合适的其他出行选择，有序集合$V$为返回用户结果集.

4.   实验分析

为了评估方法性能，本节设置了3个方面的对比实验，第1方面对比不同数据集对不同方法效率的影响，第2方面对比不同查询关键字数量对不同方法效率的影响，第3方面对比不同方法在不同数据集上执行结果的准确率.

实验采用的操作系统：Microsoft Windows10的64位操作系统. 实验中计算机的硬件配置：16 GB RAM，256 GB ROM，处理器：Intel^® Core™ i7处理器（主频为2.90 GHz），使用Python语言进行编程.

本文用来对比的方法为成本感知和距离约束的集合空间关键字查询方法CD-CoSKQ^[20]，集合空间关键字查询的高效索引独立方法DCA^[15]和同时考虑到对象和查询之间的位置相关性、文本相关性和时间相关性的时间感知集合空间关键字查询方法TCoSKQ^[21]. 本节为所提的TDCCA-CoSKQ方法与以上3种对比方法随机分配了查询关键字信息和对应的查询时间区间信息，并为已知时间的集合空间关键字查询从数据集中随机读取了查询位置. 实验采用真实数据集并且进行小幅度数据处理使其更符合实验要求. 实验使用了3个真实的数据集Yelp ¹，San Francisco ²，Hotel ³，使用zipf^[23]分布为每个数据对象分配1~5个关键字，并且随机生成[0，24)的时间信息，每个数据对象包含位置信息、文字描述及其对应的时间信息. 我们将准确度定义为方法中最优结果集与方法返回集平均TDC成本函数比值的相反数与1的和，返回结果集的TDC成本函数的值越小表示方法执行结果的准确度越高. 在基于时空约束和成本感知的集合空间关键字查询中，实验结果分别是随机生成的50组和100组查询结果取得的平均值. 表1为实验中所用数据集的信息表，表2为实验参数的设置.

表  1  实验数据集

Table  1.  Experiment Datasets

数据集	数据对象数量	关键词数量
Yelp	192 609	2 468
San Francisco	174 956	207
Hotel	20 790	602

下载: 导出CSV

| 显示表格

表  2  参数设置

Table  2.  Parameters Setting

参数	值	默认值
查询关键字数量	1, 2, 3, 4, 5	3
$\alpha$	0.1, 0.3, 0.5, 0.7, 0.9	0.5
$\;\beta$	0.9, 0.7, 0.5, 0.3, 0.1	0.5

下载: 导出CSV

| 显示表格

实验1. 该部分实验旨在不同数据集下对比TDCCA-CoSKQ方法与CD-CoSKQ方法、DCA方法和TCoSKQ方法的效率. 随着数据量的增加，4种方法的CPU执行时间变化如图5~7所示.

图  5  在数据集Yelp下不同方法的效率对比

Figure  5.  Comparison of different methods on the efficiency under dataset Yelp

下载: 全尺寸图片 幻灯片

图  6  在数据集San Francisco下不同方法的效率对比

Figure  6.  Comparison of different methods on the efficiency under dataset San Francisco

下载: 全尺寸图片 幻灯片

图  7  在数据集Hotel下不同方法的效率对比

Figure  7.  Comparison of different methods on the efficiency under dataset Hotel

下载: 全尺寸图片 幻灯片

图5、图6、图7分别表示数据集Yelp，San Francisco，Hotel对不同方法效率的影响. 从图5~7可以看出，在数据集Yelp，San Francisco，Hotel下，随着数据量的增加，本文所提的TDCCA-CoSKQ方法的CPU执行时间并不会陡增，对于数据集的可扩展性相对于其他对比方法表现较好，然而对比方法CD-CoSKQ，DCA，TCoSKQ，CPU执行时间上升较快，并且TDCCA-CoSKQ方法的CPU执行时间远小于其他对比方法.

实验2. 该部分实验旨在对比查询关键字数量不同对不同方法效率的影响，具体地针对每一个数据集，在数据集Yelp，San Francisco，Hotel下，从数据对象的所有关键字信息中随机生成一定数量的关键字作为查询关键字，其数量变化区间为1~5. 本文提出的TDCCA-CoSKQ方法与对比方法CD-CoSKQ，DCA，TCoSKQ的CPU执行时间变化如图8~10所示.

图  8  在数据集Yelp下不同关键字数量对效率的影响

Figure  8.  Impact of different keyword numbers on the efficiency under dataset Yelp

下载: 全尺寸图片 幻灯片

图  9  在数据集San Francisco下不同关键字数量对效率的影响

Figure  9.  Impact of different keyword numbers on the efficiency under dataset San Francisco

下载: 全尺寸图片 幻灯片

图  10  在数据集Hotel下不同关键字数量对效率的影响

Figure  10.  Impact of different keyword numbers on the efficiency under dataset Hotel

下载: 全尺寸图片 幻灯片

图8~10分别表示在数据集Yelp，San Francisco，Hotel下不同关键字数量对不同方法效率的影响. 可以看出，TDCCA-CoSKQ方法随着查询关键字数量的增加，CPU执行时间上升较缓，在数据集Yelp，San Francisco，Hotel下变化相较于对比方法并不明显，并且CPU执行时间小于其他对比方法，效率较高.

实验3. 该部分实验旨在对比不同方法在不同数据集下执行结果的准确率，具体地针对每个数据集在应用方法时控制查询关键字个数及其他指标相同. 本文提出的TDCCA-CoSKQ方法和对比方法CD-CoSKQ，DCA，TCoSKQ执行准确率情况如图11所示.

图  11  不同数据集对准确率的影响

Figure  11.  Impact of different datasets on the accuracy

下载: 全尺寸图片 幻灯片

从图11可以看出，TDCCA-CoSKQ方法的准确率在不同数据集Yelp，San Francisco，Hotel下相较于其他对比方法CD-CoSKQ，DCA，TCoSKQ来说准确率较高. 本文所提的TDCCA-CoSKQ方法在数据集Yelp的准确率在3个数据集中相对较高，而对比方法CD-CoSKQ，DCA，TCoSKQ分别在数据集Yelp，Hotel，Yelp的准确率相对较高.

5.   总　　结

针对现有的集合空间关键字查询研究没有考虑要求带有时空约束和成本感知的问题，本文提出一种基于时空约束和成本感知的集合空间关键字查询TDCCA-CoSKQ.利用提出的TDCIR-Tree索引提高了对时空数据对象进行关键字属性和时间属性上查询的效率，解决了现有索引中无法同时包含关键字信息和时间信息的问题，利用TDCCA_PP算法可以将大部分不满足约束条件的集合高效过滤掉，利用TDC成本函数及其对应排序算法对有效集合进行计算并排序，从而得到以成本为升序的有序集合返回用户结果集. 理论研究与实验结果表明，本文所提出的TDCCA-CoSKQ能有效解决基于时空约束和成本感知的集合空间关键字查询问题，返回的结果集可以满足用户多元需求. 未来研究工作主要集中在隐私保护下的基于时空约束和成本感知的集合空间关键字查询方面.

作者贡献声明：李松提出了方法思路和技术方案，撰写部分论文；曹文琪和郝晓红负责优化方法技术、完成部分实验并撰写论文；张丽平完成部分实验；郝忠孝提出指导意见并修改论文关键部分.
