全同态加密（fully homomorphic encryption，FHE）^[1]是一项关键的数据保护技术，能够在无需解密的情况下对加密数据直接进行计算，且计算结果在解密后与对明文执行相同操作所得结果完全一致. 这一特性使FHE在实现数据隐私保护方面具有独特优势，特别适用于在不可信环境中处理敏感信息的应用场景. 在云计算等对数据安全性要求极高的分布式系统中，全同态加密技术展现出广阔的应用前景，成为保障用户数据隐私和系统安全的重要手段. 然而，尽管FHE在理论上具备良好的安全性，其计算过程复杂度极高，计算开销远超传统加密算法. 其核心操作涉及大量多项式模加和模乘，导致数据局部性差、并行性有限，严重制约了其在实际系统中的高效实现. 据研究表明，引入全同态加密后，系统计算性能可能下降4至6个数量级^[2]，这成为FHE技术大规模落地应用的主要瓶颈之一.

因此，加速全同态加密的计算过程，已成为推动其在具有较高实时性要求的应用场景中部署的关键研究方向. 为提升FHE计算效率，研究者从软件与硬件两个层面提出了多种优化方案^[3-13]. 在软件层面，已有研究聚焦于算法结构优化与噪声控制机制的改进. 例如，Gentry^[3] 首次提出了Bootstrapping技术，通过递归解密有效抑制噪声增长；Smart 等人^[4] 通过优化密钥生成流程与密文表达方式，显著降低了加解密计算开销；Zvika 等人^[5] 则引入模切换（modulus switching）技术，控制噪声积累速率，减少Bootstrapping操作频率，从而降低了整体的计算与存储负担. 在硬件层面，针对FHE中高开销算子的加速需求，研究者提出了多种异构硬件加速方案，包括基于GPU、FPGA以及ASIC的专用加速架构^[14-25]. 例如，Akleylek 等人^[15] 提出了一种高效的NTT实现架构，通过优化内存访问模式与并行化策略，提升了多项式乘法的执行效率；Riazi 等人^[18] 设计了HEAX全同态加密加速器，专注于FHE基本计算模块的硬件优化；Feldmann 等人^[21]提出F1加速方案，结合模块化算法、数论变换（NTT）与结构化排列机制，实现了对全同态加密流程的全面加速.

尽管上述研究在提升FHE整体性能方面取得了显著进展，但FHE中的蝶式（butterfly）计算仍面临并行性差、数据依赖强、通信开销大等挑战，是导致整体计算性能受限的关键瓶颈之一. 因此，针对蝶式计算模式进行高效并行化与硬件加速设计，具有重要的研究价值与现实意义.

在全同态加密计算过程中，NTT中的蝶式计算作为核心计算模块，发挥着至关重要的作用. FHE的本质在于对密文所表示的多项式进行加法、乘法及其组合操作，而NTT能够将这些多项式从系数域映射至频域，转换为点值表示形式，从而显著降低乘法运算的复杂度，加速整体计算过程. 在NTT的实现过程中，蝶式计算构成了各层计算的基本单元. 每一层的蝶式操作通过递归地执行加法、乘法与旋转因子的乘积计算，完成对数据的逐级变换，实现高效的频域变换过程. 该结构不仅提高了多项式加法与乘法的并行处理能力，还有效保持了密文结构的同态性，支持加密数据在不解密的前提下直接参与计算.

针对蝶式计算中存在的计算模式复杂和数据依赖性强等问题，本文引入数据流计算模型（dataflow computing model）^[26]，通过挖掘程序的多层次并行性，并将指令级数据依赖转化为数据流图，实现对蝶式计算挑战的高效应对. 具体而言，本文从指令集设计、数据重排策略及体系结构优化三个层面展开研究：首先，设计了面向NTT蝶式计算的RVFHE扩展指令集，针对核心模运算（如模乘、模加等），定制了高效的专用计算部件及其数据通路，提升指令执行效率. 其次，提出了蝶式数据重洗（butterfly data re-shuffling）方法，并结合结构化蝶式地址生成机制，有效简化了蝶式计算中复杂的数据预处理与跨行列数据交换操作，通过重洗机制实现数据重排与取数操作的协同优化. 最后，构建了基于数据流计算模型的NTT加速微架构. 该架构采用包含16个NTT计算核的二维阵列结构，并在每个计算核内部集成32套并行模运算部件，支持高吞吐的蝶式并行计算. 架构通过数据依赖驱动的触发机制，实现高效的片上调度和数据复用，有效缓解了传统架构在数据依赖处理上的瓶颈. 本文的主要贡献有3个方面：

1）指令集层面. 设计了面向NTT蝶式计算的RVFHE扩展指令集，包含模乘、模加等关键操作，并配套设计了专用的计算部件与数据通路，提升模运算执行效率；

2）数据布局层面. 提出了NTT数据重洗与蝶式地址生成策略，充分考虑蝶式运算过程中的分治结构和数据蝶变特性，有效降低数据访问冲突与控制复杂度；

3）体系结构层面. 提出了融合数据流模型的NTT加速微架构，通过将数据依赖关系映射为计算触发条件，显著提升了操作级并行度和片上资源利用效率.

实验结果表明，与NVIDIA GPU平台相比，本文所提出的加速架构在执行NTT蝶式计算任务时，实现了8.96倍的性能提升与8.53倍的能效提升；与当前主流NTT专用加速器相比，取得了1.37倍的性能提升，验证了所提方案在性能和能效方面的优势.

本文结构安排如下：第1节介绍研究背景与动机；第2节综述相关工作；第3节详细描述本文提出的NTT蝶式计算加速方案；第4节说明实验平台与评估方法；第5节对实验结果进行分析与讨论；第6节总结全文并展望未来工作.

1.   研究背景

FHE是一种支持在加密数据上直接执行运算的加密技术，其显著特性在于：对密文执行的计算操作，解密后所得结果与在对应明文上执行相同操作所得结果完全一致. 这一特性赋予了 FHE 在隐私保护计算中的关键价值，尤其适用于需要在不泄露原始数据的前提下进行复杂处理的场景. 典型应用包括云计算^[27–29]、医疗数据分析^[30]、金融计算^[31] 等领域. 如图1所示，FHE 支持用户在本地对原始数据进行加密，并将密文上传至云端进行计算处理，计算过程全程在加密域中完成，最终用户只需对密文结果解密，即可获得正确的明文计算结果，从而在确保数据隐私的同时实现功能性计算.

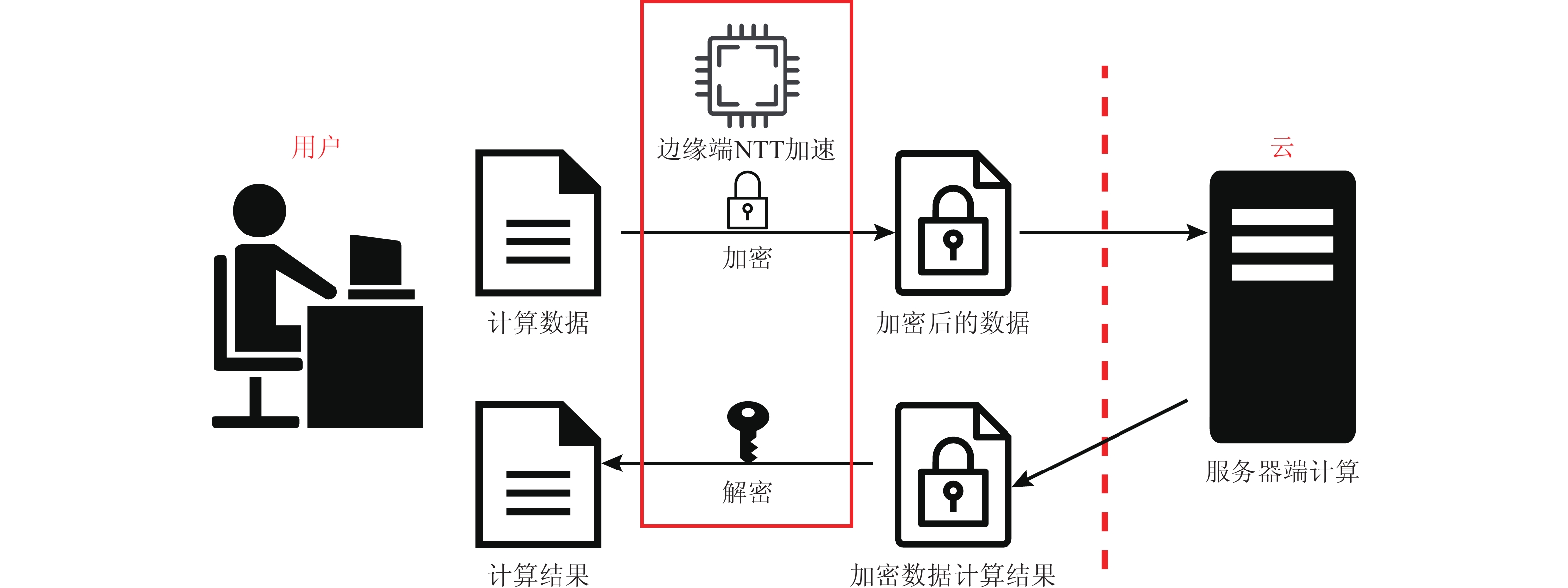

图  1  全同态加密应用场景

Figure  1.  Application scenario of fully homomorphic encryption

下载: 全尺寸图片 幻灯片

快速数论变换（number-theoretic transform，NTT）算法^[32]可以降低全同态加密计算的时间复杂度. FHE计算中涉及大量的多项式乘法运算，其时间复杂度为$O({n}^{2})$，是FHE中最耗时的操作. 为提升多项式乘法的计算速度，常用的做法是采用NTT算法，将多项式乘法的时间复杂度从$O({n}^{2})$降为$O(n\mathrm{log}n)$.

式（1）展示了多项式乘法的计算过程，其中$A\left(x\right)$和$B\left(x\right)$为输入的多项式，${c}_{k}$为多项式计算结果$C\left(x\right)$的系数，满足：${c}_{k}=\displaystyle\sum _{i=0}^{k}{a}_{i}{b}_{k-i}$. 直接计算${c}_{k}$的值需要进行两重求和，时间复杂度为$O({n}^{2})$ . NTT算法通过利用频域特性，将多项式乘法的问题转化为点值形式，进行点值计算，从而实现加速. 首先，利用NTT将输入多项式$A\left(x\right)$和$B\left(x\right)$转化为它们的点值形式. 在有限域${F}_{q}$上，NTT使用$\omega$作为原根，对多项式$A\left(x\right)$和$B\left(x\right)$进行变换，得到多项式$A({\omega }^{k})$和$B({\omega }^{k})$的值. 将转换后的点值进行逐点相乘，即计算$C({\omega }^{k})=A({\omega }^{k})\cdot B({\omega }^{k})$对所有$k$的乘积. 最后，使用逆NTT将点值形式的结果转换回系数表示，从而得到多项式乘法计算结果$C\left(x\right)$. NTT变换的时间复杂度为$O(n\mathrm{log}n)$，因此通过加速NTT运算可以显著地提高全同态加密的计算效率.

在NTT计算中，蝶式计算是不可或缺的部分，其数学表达为：

其中，$a$和$b$是输入数据点，$\omega$是模$q$下的N次原根（${\omega }^{N}\equiv 1modq$），$k$为当前阶段的旋转因子指数，由分解阶段决定，$q$为质数模数，满足$N|q-1$.

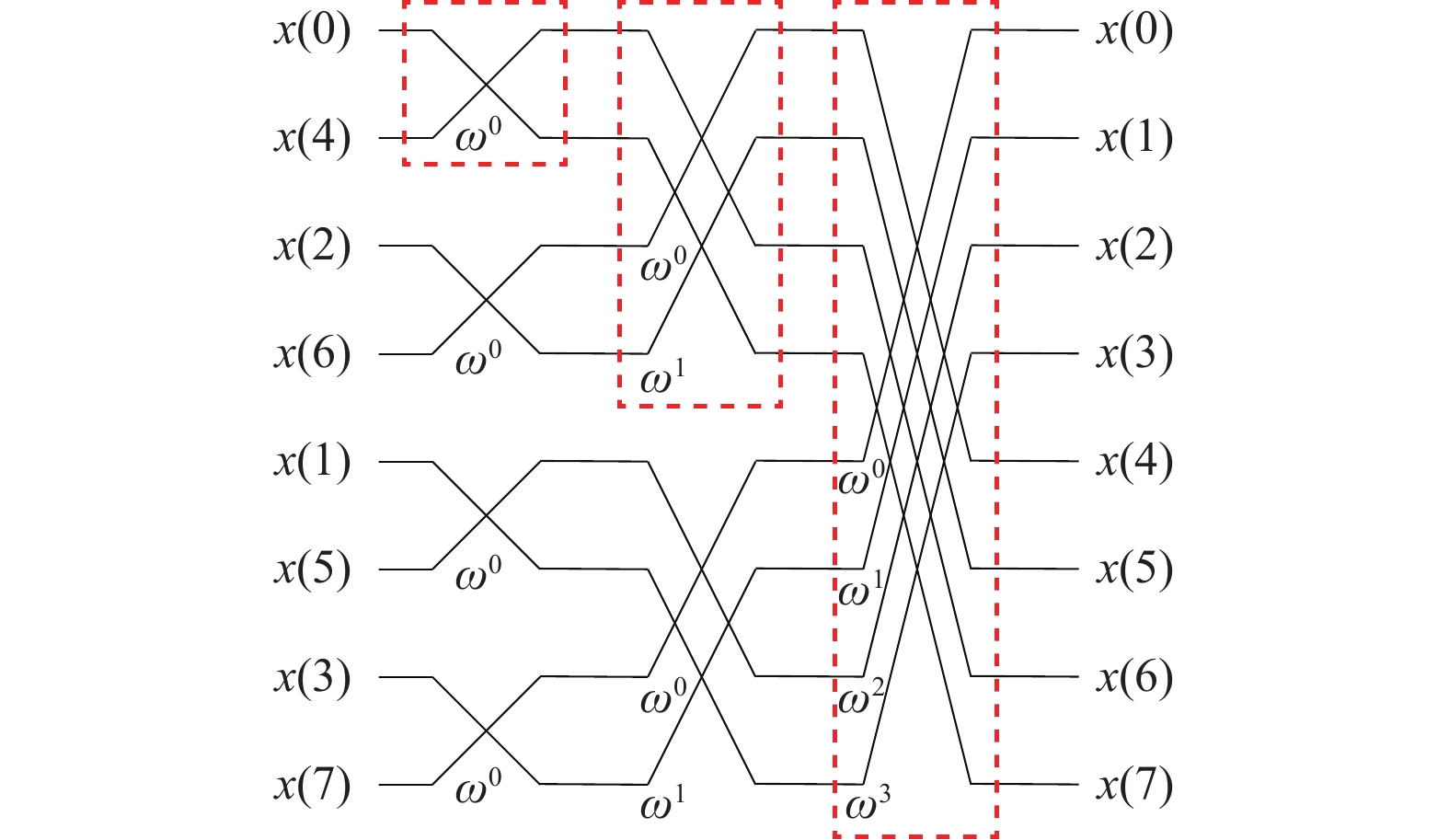

图2展示了$N=8$时的蝶式计算过程，分为${log}_{2}N$个阶段，每个阶段的蝶式跨度逐级倍增. 图2中，每个阶段由多组蝶式单元（红色方框）构成，黑色线条表示数据流向，蝶式单元旁标注了当前阶段所乘旋转因子${\omega }^{k}$的值. 每个阶段需要进行$N/2$次蝶式运算，总复杂度为$O (N\mathrm{log}N )$，每次蝶式计算需要进行2次模乘和2次模加减.

图  2  蝶式计算过程示意图

Figure  2.  Butterfly calculation process schematic diagram

下载: 全尺寸图片 幻灯片

蝶式运算中的旋转因子${\omega }^{k}$是NTT计算中不可缺少的部分，计算${\omega }^{k}$涉及对有限域上的原根的幂次运算，这意味着每一步都需要通过模运算来确保计算结果处于有限域内. 因此，模运算的计算开销是制约蝶式计算的原因之一. 同时，蝶式计算本质上是串行的，每一轮的计算都依赖于上一阶段的计算结果，因此存在显著的数据依赖关系，导致了数据重洗需求. 由于数据的依赖性，传统的并行方法无法充分利用多核处理器的计算能力. 并且，在进行蝶式计算时，大量的数据需要在不同的计算阶段之间传递，这导致处理器产生大量的内存访问和计算延迟. 综上，蝶式计算由于其复杂的计算过程和数据依赖，制约了NTT算法对全同态加密的加速效果.

2.   相关工作

目前，主流的FHE加速方法主要集中在软件层面和硬件层面.

软件层面上，多种对全同态加密计算的优化方案被提出^[3-13]. Gentry^[3]的方案基于理想格，引入了Bootstrapping技术，通过递归解密来减少噪声增长，从而支持无限次同态操作. Smart等人^[4]在Gentry^[3]方案的基础上，通过优化多项式环上的计算，减少了密钥和密文的存储和传输开销，通过引入了分圆域的概念，进一步优化了计算效率. Zvika等人^[5]引入了层次化FHE的概念，通过使用模切换技术，降低模数来控制噪声增长，减少了Bootstrapping的频率，降低了计算和存储的开销. Cheon 等人^[13]引入了重缩放技术，通过近似计算和噪声控制，进一步优化了计算效率.

硬件层面上，基于多种加速架构（如基于GPU、FPGA、ASIC）的硬件加速架构被提出^[14-25]. 表1展示了一些具有代表性特点的硬件加速架构.

表  1  硬件加速架构

Table  1.  Hardware Accelerated Architecture

名称	特点
TensorFHE[14]/GPU	最大化数据复用并减少片外数据移动
cuHE[17] /GPU	多GPU配置
HEAX[18]/FPGA	层次化内存设计
F1[21]/ASIC	可编程FHE、无界计算
CraterLake[22]/ASIC	硬件架构、功能单元、算法和编译器技术
本文的工作	针对NTT蝶式计算进行优化

下载: 导出CSV

| 显示表格

在基于 GPU 的加速方案方面，Fan等人^[14] 提出了 TensorFHE，一种面向全同态加密的高效加速方案. 该方案设计了3种数据流策略（Max-parallel、Digit-Centric、Output-Centric），旨在最大化数据复用并降低片外内存访问，并充分利用 GPU 的并行计算能力以加速 NTT 运算. Akleylek 等人^[15] 提出了高效的 NTT 实现方案，主要通过优化内存访问模式和并行策略来提升多项式乘法性能，同时优化了 CUDA 的线程分配机制、内存层次结构和指令调度，实现了更高效的 GPU 运算. Dai 等人^[17] 利用多 GPU 协同计算提升计算性能，并结合内存最小化技术和流调度策略，显著减少了数据在设备间移动所带来的开销.

在基于 FPGA 的加速方案中， Riazi 等人^[18] 提出了模块化的硬件加速架构 HEAX，面向全同态加密中的 NTT 和模运算性能瓶颈. HEAX 通过层次化的内存系统设计（包括高速缓冲和分布式存储）减少了数据移动开销，并集成了专用计算单元以加速核心运算流程. Roy 等人^[19] 针对异构 ARM+FPGA 平台，设计了一种特定领域架构，结合算法数据依赖性分析与电路级流水线技术，实现了计算吞吐量的提升. Pöppelmann 等人^[20] 基于带误差的学习（RLWE）问题提出了一种加速器架构. 为解决大规模密文处理中的存储瓶颈，该方案引入了高效的双缓冲存储访问机制，以优化外部内存的带宽利用效率，加速了整体访存过程.

在专用加速器方面，Feldmann 等人^[21] 提出了 F1——一款可编程的全同态加密加速器. 该架构支持无界计算，通过引入新的硬件结构与功能单元，能够处理任意规模的 FHE 程序，同时结合编译器优化，有效减少数据移动，提高整体计算效率. Samardzic 等人^[22] 提出了CraterLake，加速器设计重点在于实现全同态乘法的深度无界性. 该方案通过联合设计新的硬件架构、功能单元、算法和编译技术，有效扩展了密文规模，降低了计算过程中数据移动带来的开销. Karabulut 等人^[23] 提出了一种基于 RISC-V 的架构，用于加速 NTT 计算，并针对特定运算模式进行了定制优化. 该方案引入存储器相关性预测机制，有效降低了访存延迟和访问冲突. Lu等人^[25] 面向大规模数据场景，设计了专用的内存访问单元，并提出了一种无冲突的内存映射算法，从而显著提升了 NTT 的并行处理能力与吞吐率. 本文的设计聚焦于全同态加密计算过程中的加速，分别从核内计算单元优化、数据流读写模式重构以及数据流微架构设计三个层面展开研究，旨在提升NTT蝶式计算的效率，缓解其计算与数据依赖带来的性能瓶颈.

现有的软件优化方案与硬件加速架构在一定程度上提升了全同态加密的计算性能，但针对NTT蝶式计算所引发的复杂计算过程与数据依赖问题仍缺乏有效的解决手段. 蝶式计算作为快速数论变换的核心计算单元，存在以下关键挑战：首先，NTT蝶式计算始终在模q的有限域中进行，为避免数值溢出并保证计算正确性，计算过程中涉及大量高频率的模乘和模加操作，显著增加了运算负载，制约了系统的加速效果. 其次，蝶式计算的非连续访存模式导致数据局部性较差，为实现有效计算，需进行复杂的数据预处理与重排操作，进一步增加了访存开销. 此外，NTT蝶式计算具有明显的递归结构，其非规则的内存访问行为导致了跨层级的数据依赖，严重影响了并行计算的效率与片上资源的调度能力. 上述问题不仅成为FHE性能进一步提升的主要瓶颈，也限制了其在高实时性、高吞吐需求场景中的应用部署. 因此，围绕蝶式计算展开架构层面的创新设计，以缓解其计算复杂性与数据依赖问题，已成为当前FHE加速领域的重要研究方向.

3.   优化方法

基于对全同态加密计算与数据流计算模型的深入分析，本文提出了一种基于数据流架构的全同态加密加速方法. 该方法充分利用数据流架构的优势，从以下3个方面对全同态加密进行加速：

1）核心模运算加速. 在蝶式计算中的核心模运算环节，针对密集的模运算，本文设计了专用的模运算器，并通过扩展RVFHE指令集，实现计算核内部模运算的加速，从而显著提高计算效率.

2）数据预处理优化. 在蝶式计算中的数据预处理阶段，为了减少由复杂数据预处理带来的延迟，本文提出了一种数据重洗方法. 该方法将数据预处理与访存操作紧密融合，提高了计算核的计算资源利用率，并有效减少了计算延迟.

3）数据依赖优化. 在蝶式计算中的数据依赖问题上，本文设计了优化的数据流架构，重新优化了数据流的传输路径. 通过将数据依赖转化为计算的触发条件，充分挖掘数据的并行性，实现高性能计算.

3.1   RVFHE指令集与部件设计

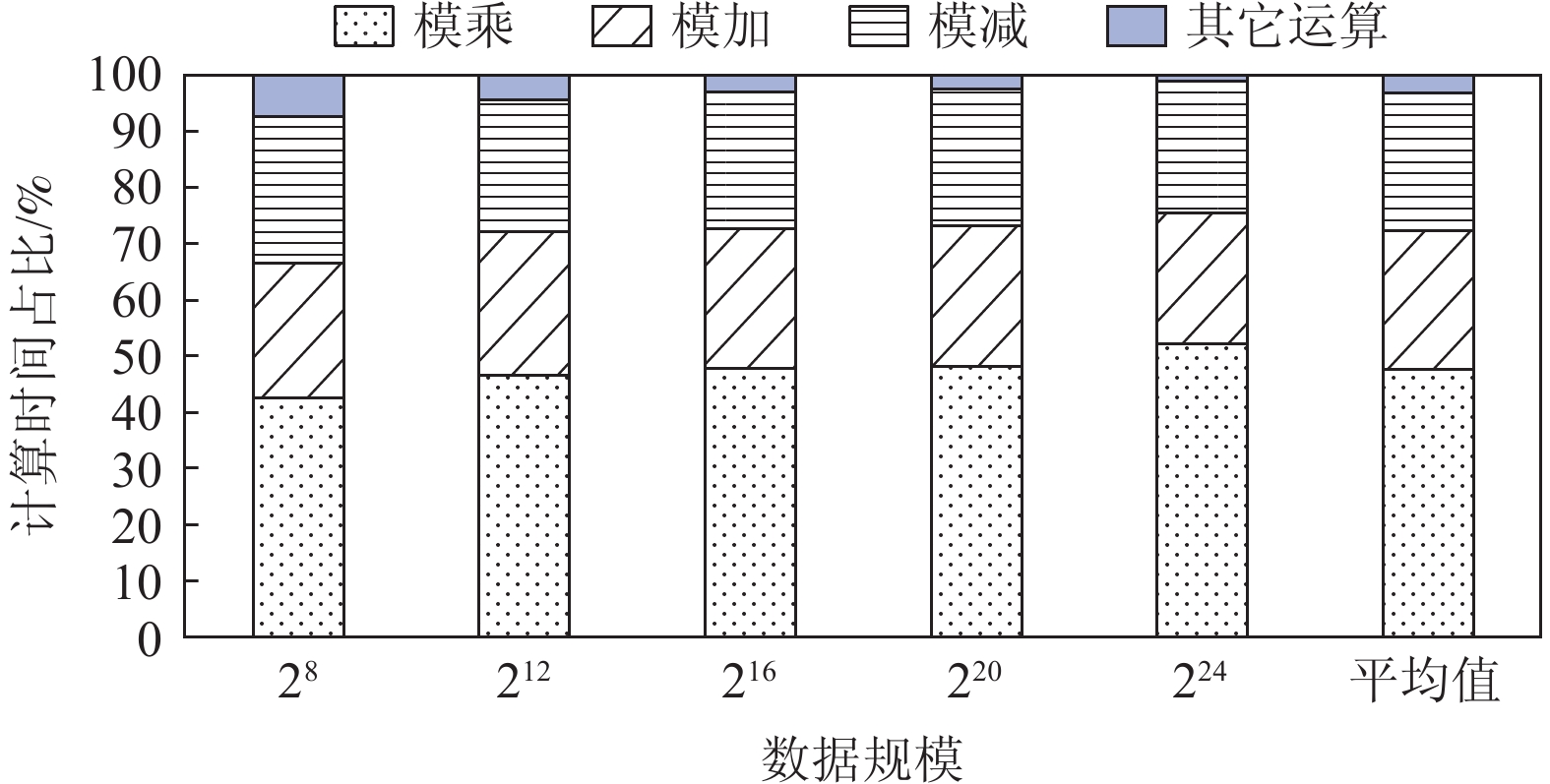

图3展示了在不同数据规模下，模运算在NTT蝶式计算中的时间占比. 模乘运算的平均用时占比为47.63%，模加运算的平均用时占比为24.71%，模减运算的平均用时占比为24.45%. 模运算在不同的数据规模下，均为计算开销最大的部分，是计算过程中的主要瓶颈.

图  3  模运算时间占比分析图

Figure  3.  Modular operation time proportion analysis diagram

下载: 全尺寸图片 幻灯片

针对模乘、模加、模减运算，本文设计了RVFHE扩展指令集. 表1展示了基于RISC-V扩展的指令：数据预取指令、模运算指令（模乘、模加、模减）、数据传输指令. 数据预取指令将重洗后的数据取入目的寄存器中. 模运算指令分别完成模加、模减、模乘操作. 数据传输指令用于将计算后的数据传输至对应的计算核.

表  2  RVFHE扩展指令集

Table  2.  RVFHE Extended Instruction Set

指令	Funct7[31:25]	Rs2[24:20]	Rs1[19:15]	Funct3[14:12]	Rd[11:7]	Opcode[6:0]
LDP（数据预取）	0	/	数据地址	输入数据大小	目的寄存器	0x2a
MADD（模加）	0	操作数1	操作数0	0	操作数2	0x2b
MSUB（模减）	1	操作数1	操作数0	0	操作数2	0x2b
MMUL（模乘）	2	操作数1	操作数0	0	操作数2	0x2b
COPY（数据传输）	0	源计算核	待传输数据	输入数据大小	目的计算核	0x2c

下载: 导出CSV

| 显示表格

模加、减指、模乘指令长度为32 b，最低位的7 b为Opcode（即指令字段），用于识别指令的类型，此处由于均为模指令，因此Opcode均采用了0x2b，指令执行的区分由Funct7进行区分；7~11 b为目的寄存器，12~14 b为Funct3，用于选择不同的模数；15~19 b为操作数1，用于确定被加数、被减数或被乘数的寄存器下标；20~24 b为操作数2，用于确定加数、减数或乘数的寄存器下标；25~31 b为Funct7，用于区分该模运算进行的是模加（Funct7取0）、模减（Funct7取1），模乘（Funct7取2）.

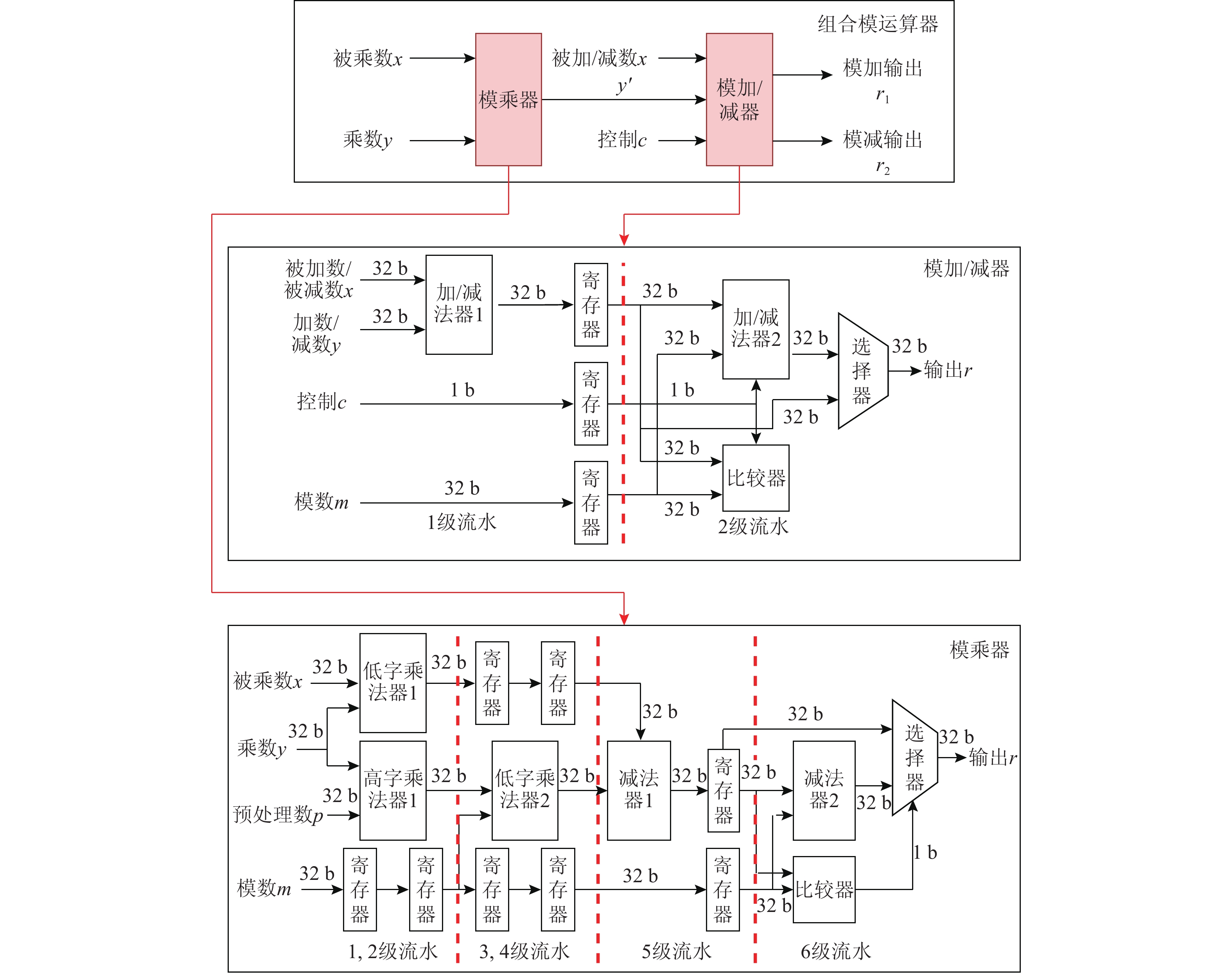

图4展示了NTT计算核中扩展的计算数据通路. NTT计算核中扩展了如图4中（a）所示组合模运算器. 其中，模乘的输出${y'}$作为模加/减器的第2个输入值，被加/减数$x$作为模加/减器的第1个输入值. 由于分别执行了1次模加和1次模减，因此可以得到2个输出值，即模加输出${r}_{1}$和模减输出${r}_{2}$. 模加输出${r}_{1}$和模减输出${r}_{2}$，将作为本次计算的结果，在本次计算完成后，将会对各个计算数据重新分组，作为下一次计算中被乘数$x$和乘数$y$这2个输入的数据. 当所有层的所有数据都计算完成后，即可存回片上的存储中.

图  4  组合模运算器数据通路示意图

Figure  4.  Schematic diagram of the data path of the modular arithmetic unit

下载: 全尺寸图片 幻灯片

图4中（b）展示了模加/减器的硬件结构图. 模加/减单元的输入端为被加数/被减数$x$、加数/减数$y$、控制$c$和模数$m$. 设机器字长为$M$，则模数$m$的取值范围为$0\le m\le {2}^{M-1}$. 被加数/被减数$x$的取值范围为$0\le x < m$，加数/减数$y$的取值范围为$0\le y < m$. 控制$c$用来控制如何使用加/减法器，决定了该次的运算是做模加还是模减运算. 模加/减单元的输出端为模加/减结果$r$，即$r=x+ymodm$或$r=x-ymodm$.

模加和模减运算中，执行加减的顺序和位置相反. 对于模加运算，先执行一次加法，在加法结果超过模数$m$的时候，需要再执行一次减法，减去模数$m$. 由于被加数$x$和加数$y$都是小于模数$m$的，因此此时的结果一定是满足取模条件的. 同理，对于模减运算，先执行一次减法，在减法结果小于0的时候，需要再执行一次加法，加上模数$m$. 由于被加数$x$和加数$y$都是小于模数$m$的，因此加上模数$m$后，结果一定是大于0的. 通过控制$c$，在模加时，控制加/减法器1为加法，加/减法器2为减法，模减时相反，加/减法器1为减法，加/减法器2为加法；比较器在模加时，用于比较输入是否大于模数$m$，在模减时，用于比较输入是否小于0.

模乘器的实现需要减小变量范围. 当输出结果 r 的取值范围过大时，能够使用的模数范围会非常小. 在全同态加密中的一次特定的模乘运算中，其中一个输入可以预先计算出来，即对于该次模乘运算，有一个输入是定值. 因此，考虑采用固定模乘的一个输入，使用单变量的模乘，从而能够使用更大的模数，提升计算效率.

对于模乘运算$r=x\cdot ymodm$，令$x\cdot y=km+r$，通过求出$k$，再用$x\cdot y$减去$km$即可求出模运算结果. 因此，可以令$k=\left\lfloor\dfrac{x\cdot y}{m}\right \rfloor$得到k的值. 但是，除法的时间开销过大，会显著延长计算的时间.

本文设计的模乘器首先将被乘数$x$和乘数$y$相乘的结果取低$M$位，赋给输出$r$. 然后，对乘数$y$进行单独处理，将乘数$y$与预处理数$p$相乘，并取高$M$位赋值给$k$. 其中，预处理数$p$由被乘数$x$和模数$m$确定，即$p=\left\lfloor\dfrac{x\cdot {2}^{M}}{m}\right \rfloor$，因此$k$保存了$\dfrac{x\cdot y}{m}$的高M位. 然后，需要再将$k$和模数$m$进行一次取低M位的乘法. 此时，$k$中保存的结果为$m\cdot \left\lfloor\dfrac{y\cdot p}{{2}^{M}}\right \rfloor$，将$r$与$k$相减即可求出模乘结果. 由于在计算过程中，进行了2次向下取整，所以存在最后求出的结果$r$比模数$m$大的情况，因此需要再比较一次，如果结果$r$>$m$，就需要再完成一次减法操作.

图4（c）展示了模乘单元结构. 模乘单元的输入端为模数$m$、被乘数$x$、乘数$y$和预处理数$p$. 设机器字长为$M$，则模数$m$的取值范围为$0\le m\le {2}^{M-1}$，被乘数$x$的取值范围为$0\le x < m$，乘数$y$的取值范围为$0\le y < m$，预处理数$p$的值为$\left\lfloor\dfrac{x\cdot {2}^{M}}{m}\right \rfloor$. 预处理数$p$的值由被乘数$x$和模数$m$确定，保存了乘数中的高位部分. 模乘单元的输出端为模乘结果$r$，即$r=x\cdot ymodm$.

模运算器实现了模乘的运算过程. 图4（c）中，红色虚线分割了6个流水线级别，左侧的两个区域中分别包含了两个流水级，右侧的两个区域中分别包含了一个流水级别. 第1级和第2级流水中的低字乘法器1完成了被乘数$x$和乘数$y$相乘的结果取低$M$位，高字乘法器1完成了取$\dfrac{x\cdot y}{m}$的高M位. 低字乘法器1内含两级寄存器，输入被乘数$x$和乘数$y$，输出乘法结果的低M位. 高字乘法器1同样内含两级寄存器，输入乘数$y$和预处理数$p$，输出乘法结果的高M位. 第3级和第4级流水完成了取$m\cdot \left\lfloor\dfrac{y\cdot p}{{2}^{M}}\right \rfloor$的运算结果. 低字乘法器2输入模数$m$和高字乘法器1的输出结果，输出乘法结果的低M位；第5级流水完成了乘法结果和取整结果相减，减法器1实现了减去取整后的运算结果. 第6级流水中还需要再用比较器将计算结果与模数$m$进行比较，判断是否需要再做一次减法. 最终的输出结果即为取模后的值.

3.2   数据重洗与地址生成优化方法

在NTT蝶式计算中，非连续访存模式导致数据局部性较差，需要在展开计算前，进行复杂的数据预处理操作. 为降低NTT蝶式计算引起的数据预处理开销，本文设计了数据重洗与地址生成方法，将数据预处理与访存操纵融合.

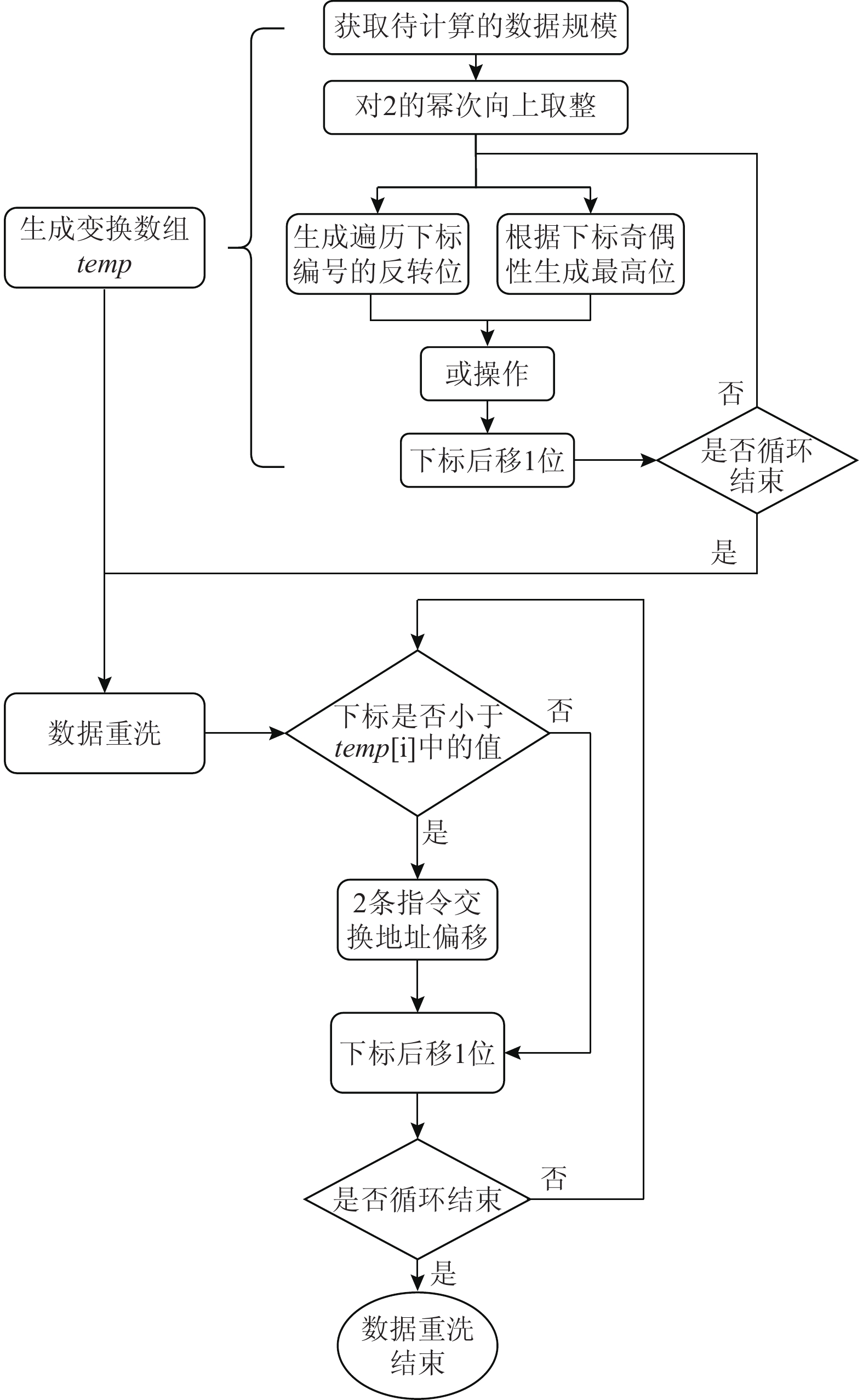

图5展示了数据重洗的流程. 数据重洗需要循环2次，第1次循环先生成一个变换数组，用于标记蝶式计算中，最终需要变换到的位置，第2次循环遍历整个待变换的数据. 首先，获取待计算的数据规模，并向上取整到最小的2的幂次，保证蝶变到最后一层时，每组都有2个数据进行计算. 其次，通过将下标i的二进制位反转来确定计算次序. 先计算i/2的反转位，从temp数组中获取该反转位，将其右移一位得到length-1位的数，再对最高位补0，最终得到i的反转位. 如果当前遍历的i为奇数，则将temp[i]的最高位设置为1，否则最高位为0（针对奇偶性进行判断）. 再将上述变换后得到的2个二进制结果通过或操作组合起来，得到i的反转. 对每一个i都做上述的操作，就能得到蝶式计算最终层的计算数据排列顺序.

图  5  数据重洗流程图

Figure  5.  Data reordering process.

下载: 全尺寸图片 幻灯片

第2次循环遍历的过程中会生成地址，将数据预取指令的数据下标与变换数组temp进行对比，若数据预取指令下标较小，则需要将temp[i] 对应的数据在片上的偏移写入本条正在比较的数据预取指令中. 通过这种方式，可以确保在数据重排时，每个数据项的存储位置已经按照预期的顺序进行了更新. 当所有的数据重排完成后，按照顺序执行数据预取指令. 此时，由于数据已经预先按正确的顺序进行了存储和重排，可以直接展开计算，避免了不必要的延迟，并提高了计算效率. 这种方法通过优化数据预取和重排，减少了计算中的数据访问延迟，确保了计算过程的流畅进行.

为挖掘NTT蝶式计算的并行性并充分发挥数据重洗的特点，本文采用分治计算策略，在多个计算核上进行并行处理，从而提高核间计算的并行性.

具体来说，本文将较大数据规模的计算数据划分为n份，分别分配给n个计算单元，展开分治并行计算. 通过采用并行NTT算法，可以将一次大数据规模的NTT计算划分为以下4个步骤：

1）对输入的矩阵数据每一列进行NTT运算；

2）将列NTT结果矩阵的每一元素乘上对应的旋转因子；

3）对乘上旋转因子后的结果矩阵进行转置；

4）对转置后的矩阵再次进行列NTT运算.

通过这一分治策略，能够有效地利用多个计算核进行并行计算，从而提升NTT计算的性能. 经过一次转置后，分治计算的结果，与采用单计算核对整个矩阵进行的NTT蝶式计算结果相同. 因此，通过这种方式，各计算单元可以展开分治计算. 并且，当$n= A\times B$中的$A,B$仍然是合数的条件下，仍能继续对$A$或$B$进行拆分. 由于合数分解的方式是任意的，因此理论上任意规模的NTT都可以分解为规模更小的行列形式的NTT运算，进而在有限运算资源的条件下完成任意规模的运算.

图6展示了计算单元的取数映射，每个计算核对应取一列数据. 由于各核所取的数据规模相同，因此可以只执行一次数据重洗的过程. 实际运行中，通常会将行列的长度设定为2的幂次，以确保蝶式变换时能够进行等长的拆分. 通过预取指令将数据加载到计算核上后，可以立即展开计算，无需对计算对象进行重排. 这样可以有效提高计算效率并减少不必要的计算开销.

图  6  计算单元取数映射关系示意图.

Figure  6.  Illustration of the data access mapping relationship of the computing unit

下载: 全尺寸图片 幻灯片

3.3   数据流优化

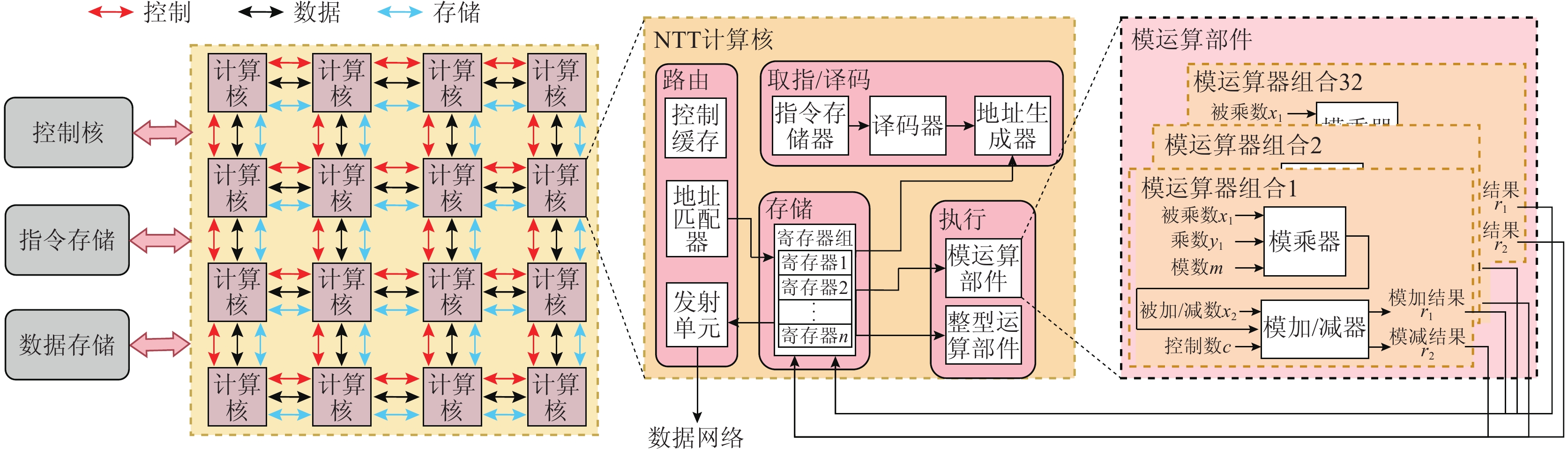

NTT蝶式计算的递归特性和非规则访存模式导致了计算过程中频繁的跨层数据依赖. 为了解决这一问题，本文设计了一个包括控制核、指令存储单元、数据存储单元、片上计算阵列和片上网络的数据流架构. 在该架构中，控制核包含I/O接口和控制单元，负责协调整体计算过程，管理指令的发放和计算单元的调度. 指令存储单元则用于存储编译完成后的指令，确保计算核按照预定流程进行计算. 同时，数据存储单元用于存储大规模的计算数据，以满足高带宽的数据访问需求. 片上计算阵列中包含16个NTT计算核，采用分布式计算的方式执行NTT蝶式计算任务. 每个计算核执行特定的计算任务，从而提升计算的并行性. 此外，片上网络由三套网络组成：控制网络、数据网络和存储网络. 控制网络负责计算节点之间的通信，协调任务分配和资源调度；数据网络则负责在计算核之间传输数据，确保各计算核能够同步展开计算；存储网络用于访问存储单元，确保数据能够高效地从存储单元加载到计算核. 这种设计有效应对了NTT计算中的数据依赖问题，通过多层次的片上网络协同工作，提高了计算效率和数据吞吐量，同时保障了计算任务的并行性和同步性.

在每一个NTT计算核中，设计了多个关键部件，包括路由、取指/译码单元、存储单元和执行运算部件. 路由部分包含控制缓存、地址匹配器和发射单元，负责数据的传输和匹配. 控制缓存用于存储数据转发计算核的地址. 在NTT蝶式计算中，由于计算节点之间存在数据依赖关系，各计算核需要频繁地通过片上数据网络交换数据. 地址匹配器则用于匹配本计算核需要的数据. 当NTT计算核接收到其他计算核传输的数据后，地址匹配器会根据需要将数据存储到相应的寄存器中. 发射单元在计算结果经过地址匹配器匹配后，保留本计算核所需的数据，并将其他计算核所需的数据发送到数据网络中，以供其他核使用. 取指/译码单元由指令存储器、译码器和地址生成器组成. 指令存储器用于存储NTT计算核中待执行的指令. 译码器负责将存储的指令进行解码，并将需要重新生成地址的指令传输给地址生成器. 地址生成器则根据预定的地址生成方法，在指令重洗过程中确定计算数据的寄存器下标，以确保计算核能够正确地访问和操作数据.

图  7  RVFHE数据流架构

Figure  7.  RVFHE dataflow architecture

下载: 全尺寸图片 幻灯片

NTT计算核从片上数据存储中取到的数据存储在寄存器组中. 在计算执行过程中，由于地址生成器重新生成了计算数据的下标地址，因此会乱序地从寄存器组中获取计算数据. 执行单元中包括整型运算部件和模运算部件，其中整型运算部件负责NTT蝶式计算中产生的辅助参数计算. 模运算部件由32套模运算组合构成，每一套组合能够同时对32组计算数据进行模运算，从而显著提高了计算并行性. 每套模运算组合中包括一个模乘器和一个模加/减器. 模乘器的输出作为中间过程的输入传递给模加/减器，模加/减器将执行一次模加运算和一次模减运算，所得的两个输出结果即为当前计算的最终结果. 这两个结果将分别存储回寄存器组中的原始地址，供后续计算或数据传输使用.

图8展示了地址匹配器的映射关系，左上角的数据矩阵表示每个NTT计算核中的数据排列顺序. 红色的线表示了NTT计算阵列与数据矩阵的对应关系. 当计算核收到其他计算核传输的数据后，按照矩阵中相同位置的规则，将本计算核所需的数据存入相应的寄存器中. 每个计算核都需要从其他15个计算核接收数据，因此，只需按照计算核下标将存在数据依赖关系的数据存入寄存器即可. 在分治的NTT蝶式计算中，转置后的蝶变顺序与第一次相同. 因此，当单个计算核所需的数据收集完成后，就可以展开计算. 图8还展示了数据传递的方式. 依托于片上数据网络，计算核将计算后的数据传输给相邻的计算核. 每个计算核根据矩阵中的数据对应关系，将数据传递给其他计算核. 由于各计算核加载并展开计算的时间不同，因此计算核计算数据与数据在片上传输存在时间和空间上的重叠，从而能够掩盖部分传输过程中数据网络的拥塞和传输延迟.

图  8  地址匹配器映射关系图

Figure  8.  Address matcher mapping relationship diagram

下载: 全尺寸图片 幻灯片

4.   实验设置

本文使用开源的Rocket架构^[33]作为base核，并在base核内做了优化拓展，增加了RVFHE的扩展指令集. 为挖掘NTT蝶式计算的并行性，本文将单核扩展为$4\times 4$规模的计算核阵列.

本文使用Verilog语言实现了数据流众核架构的RTL级仿真，并利用Synopsys Design Compiler工具进行综合，采用12 nm工艺获取功耗和面积数据. 此外，本文基于SimICT并行框架^[34]实现了数据流众核架构的模拟器. 该模拟器主要用于性能和计算资源利用率评估，能够精确模拟指令的执行过程、内存访问和指令冲突等. 实验过程对模拟器和仿真平台进行了校准，模拟误差可控制在7%以内^[35]. 数据流众核架构的配置参数如表3所示.

表  3  数据流加速架构参数设置

Table  3.  Dataflow Accelerator Architecture Parameter Configuration

模块	配置信息
计算核	16 KB指令缓存，144 KB数据缓存，1 GHz，SIMD32，1TOPS（INT32）
片上网络	2D Mesh，1套核间通信网络，1套控制网络，1套访存网络
片上存储	SPM，Ping-Pong，3 MB
访存带宽	32.00 GB/s

下载: 导出CSV

| 显示表格

在实验评估方面，本文首先进行了消融实验. 以Rocket原核为基础进行对比，得到了在不同数据规模下NTT计算的计算性能. 然后，选取NVIDIA GPU A100、HEAX^[18]和工作^[24]作为对比平台进行实验. 以计算时长作为加速性能衡量指标. 能效（Performance-per-Watt）的定义为单位功率的计算性能，单位为GOPS/W.

5.   结果分析

5.1   消融实验

图9展示了本文扩展后的数据流众核架构与基准核在不同数据规模下运行NTT计算所需时钟周期数的对比，并针对本文提出的3项优化方法进行了消融实验，以验证各优化策略的加速效果. 在各数据规模下，本文设计的数据流众核架构相较于基准核展现了显著的性能提升：通过扩展指令集与部件设计，平均加速比为29.44倍；优化读写方式带来了1.3倍的加速；优化数据流策略实现了3.37倍的加速；综合优化效果使得整体性能提升了平均140.75倍. 随着数据规模的增大，优化效果进一步显著提升. 当数据规模为2^14时，整体加速效果达到了213.29倍. 上述结果表明，所提出的优化方法在加速NTT计算过程中具有明显的效果，且随着数据规模的增加，性能收益更加明显.

图  9  消融实验

Figure  9.  Aablation experiments

下载: 全尺寸图片 幻灯片

5.2   性能对比分析

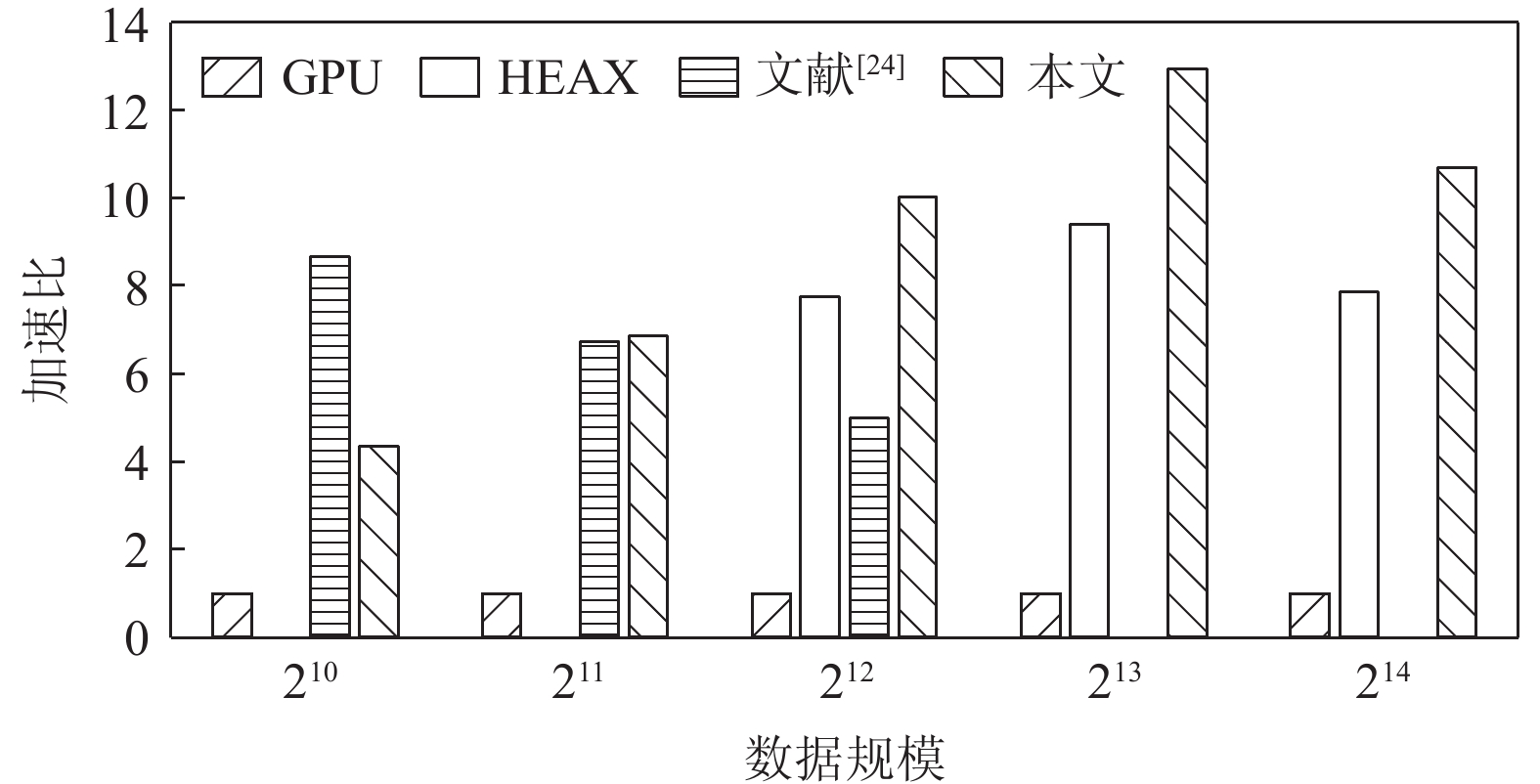

图10展示了本文设计的数据流众核架构与GPU A100、HEAX^[18]以及文献[24]在不同数据规模下的计算时间对比. 本文测试了数据规模从2^10到2^14时，各平台的计算时间，并在数据规模为2^12到2^14时与HEAX进行比较，在数据规模为2^10到2^12时与文献[24]进行比较. 由于数据规模的变化，不同数据规模的计算时间差异较大，无法直接进行横向比较，因此本文以GPU的计算时间为基准，对各平台的计算时间进行了归一化处理. 从图10中可以看出，数据流处理器在计算时间上相比于GPU、HEAX^[18]和文献[24]表现出显著的优势，计算时间得到了显著缩短，计算时间开销也得到了有效减小. 尤其是在数据规模较大时，计算时间的相对减少更为显著. 本文设计的数据流众核架构支持的最大片上计算数据规模为2^13，在此数据规模下，计算资源的利用率达到最大，优化效果最为明显. 与GPU相比，本文设计的数据流众核架构在各数据规模下均实现了平均8.96倍的加速效果，并且在与目前最先进的NTT加速器对比时，取得了1.37倍的加速效果. 这表明，本文设计的架构在提高计算性能方面具有显著优势，尤其在大规模数据计算时展现了显著的加速能力.

图  10  计算时间对比图

Figure  10.  Comparison chart of the time for calculating

下载: 全尺寸图片 幻灯片

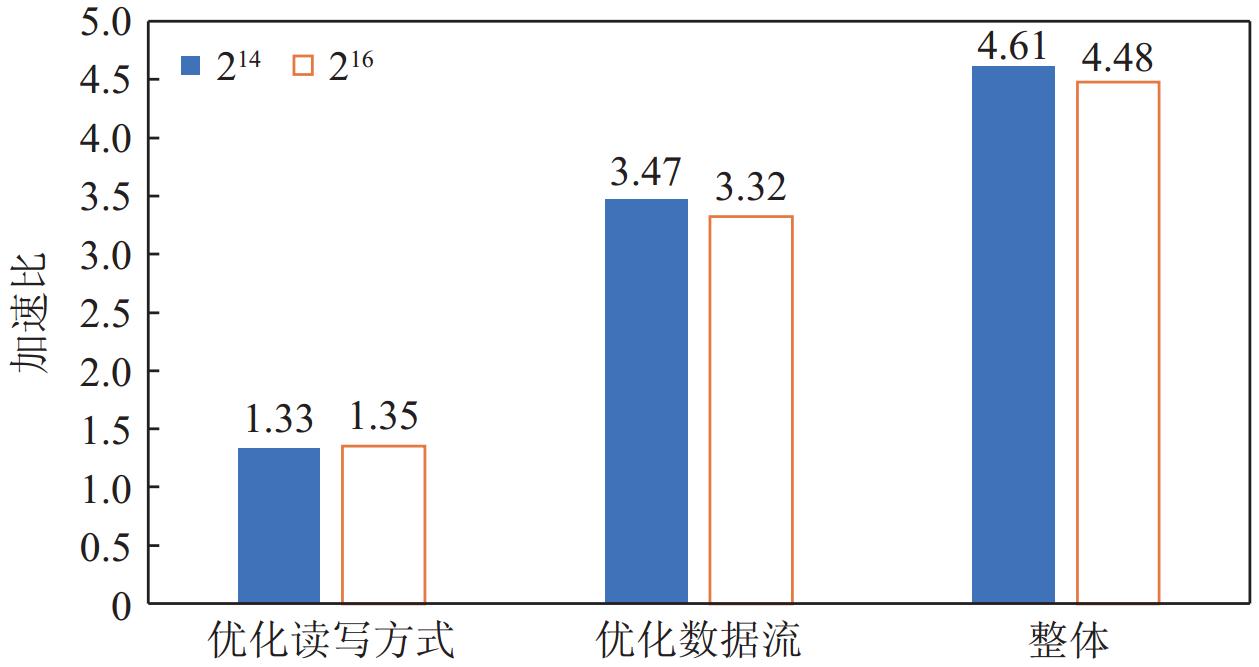

为了验证数据流众核架构在加速FFT（快速傅立叶变换）蝶式运算方面的可扩展性，本文分别对优化读写模式和优化数据流对加速FFT计算的有效性进行了验证. 由于FFT与NTT的蝶式计算部分在运算结构上具有相似性，两者的数据流和计算模式也完全一致. 因此，针对NTT蝶式计算模式的加速方法同样适用于FFT的加速. 图11展示了在数据流众核架构上运行FFT蝶式运算时的加速比. 优化读写方式的方案在加速FFT计算中表现为平均加速了1.34倍；而优化数据流的方案则平均加速了3.39倍. 综合两项优化，整体加速效果达到4.54倍. 这表明，数据流众核架构在优化FFT蝶式运算的过程中，能够有效提高计算性能.

图  11  FFT性能收益

Figure  11.  Performance gain of FFT

下载: 全尺寸图片 幻灯片

5.3   能效分析

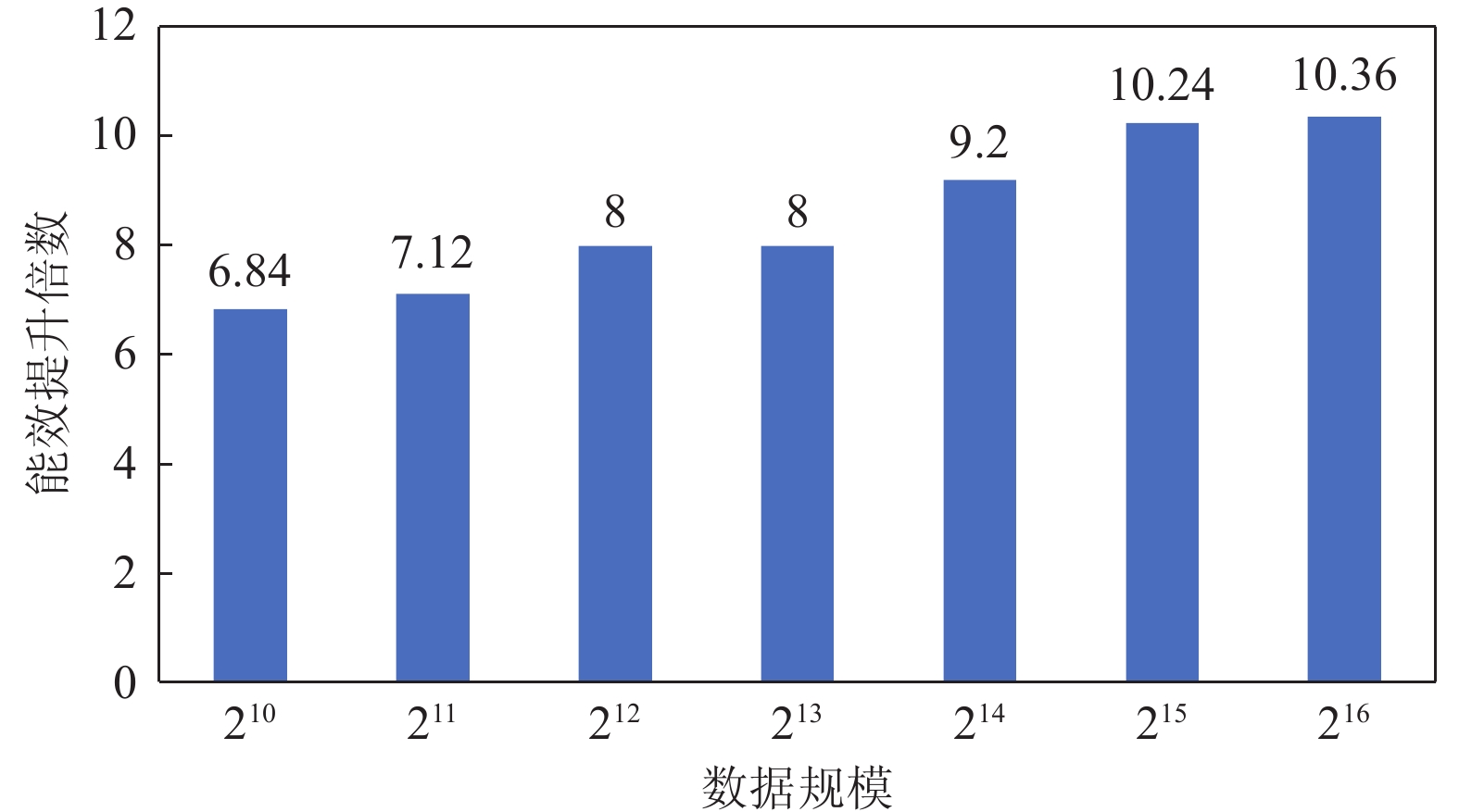

图12展示了本文设计的数据流众核处理器与GPU之间的能效比. 结果表明，数据流众核架构在性能上均优于GPU，并且每次计算的能耗显著低于GPU. 具体而言，本文设计的数据流众核处理器在计算过程中的平均计算资源利用率为87.82%，而GPU的峰值计算资源利用率仅为18%到28%，平均计算资源利用率在4%到7%之间. 数据流处理器在能效方面稳定优于GPU，并且随着数据规模的扩大，GPU的功耗会逐渐增加，导致能效优化效果愈加显著，最高可达到10倍以上. 整体来看，数据流众核处理器的平均能效优化效果为8.53倍. 这表明，本文设计的数据流众核处理器不仅具有更好的计算性能和更稳定的运行表现，而且随着计算数据规模的增大，其优势将更加突出.

图  12  能效优化分析图

Figure  12.  Energy efficiency optimization analysis diagram

下载: 全尺寸图片 幻灯片

5.4   功耗与面积分析

本研究使用Synopsys工具和Verilog语言实现了RVFHE扩展单元——模加/减单元和模乘单元. 通过使用Synopsys Design Compiler对模加/减和模乘单元进行综合，本文选用了与F1相同的12 nm工艺，采用TT工艺角，电压设置为0.8 V，温度设定为标准运行状态下的85 °C，时钟频率为1 GHz. 在综合后，获得了计算单元的面积和能耗数据. 在每个NTT计算核中，扩展了32套模加/减器和模乘器，能够并行计算32组模加、模减和模乘运算，从而显著提高了运算效率和并行度.

表4展示了模加/减单元和模乘单元各部分的面积. 模加/减单元的组合逻辑面积为4646.52 nm²，占比为78.53%，缓冲器和反相器面积为356.66 nm²，非组合逻辑面积为1270.70 nm²，占比为21.47%，总面积为5917.23 nm². 模乘单元的组合逻辑面积为117720.76 nm²，占比为95.58%，缓冲器和反相器面积为13063.68 nm²，非组合逻辑面积为5353.21 nm²，占比为4.42%，总面积为123160.23 nm².

表  4  模加/减器、模乘器面积

Table  4.  Area of Modulo Adder/Subtracter and Modulo Multiplier

模加/减单元	组合逻辑 面积/nm2	缓冲器和反相 器面积/nm2	非组合逻辑 面积/nm2	总面积/ nm2
模加/减单元	4 646.52	356.66	1 270.70	5 917.23
模乘单元	117 720.76	13 063.68	5 353.21	123 160.23

下载: 导出CSV

| 显示表格

表5展示了模加/减单元、模乘单元各部分运行中的功耗. 模加/减单元中，寄存器的功耗占比为42.7%，组合逻辑的功耗占比为57.3%. 模乘单元中，时钟网络的功耗占比为0.05%，寄存器的功耗占比为4.27%，组合逻辑的功耗占比为95.68%.

表  5  模加/减器、模乘器能耗

Table  5.  Energy Consumption of Mode Adder/Subtracter and Modulo Multiplier

单元 名称	部件名称	短路功耗/ mW	翻转功耗/ mW	漏电功耗/ mW	总功耗/ mW	占比/ %
模加/ 减单元	寄存器	0.032	0.120	0.001	0.154	42.7
	组合逻辑	0.080	0.0929	0.034	0.206	57.3
	总功耗	0.113	0.213	0.035	0.360	100
模乘 单元	时钟网络	0.002	0.001	0.001	0.003	0.05
	寄存器	0.148	0.147	0.022	0.317	4.27
	组合逻辑	2.859	2.826	1.424	7.109	95.68
	总功耗	3.009	2.974	1.447	7.430	100

下载: 导出CSV

| 显示表格

表6展示了本文扩展指令和部件所带来的面积和功耗开销. 在12 nm工艺下，扩展部件的面积为6.29 mm²，且在1 GHz时钟频率下的最大功耗为1.486 W. 计算阵列在加速器中所占面积和功耗的比例最大，分别占57.71%的面积和51.56%的功耗. 在每个计算单元中，执行引擎（包括计算部件、控制器和指令与数据RAM）所占比例最大.

表  6  RVFHE扩展部分面积与功耗

Table  6.  RVFHE Extended Part Area and Power Overhead

组成部分		面积/mm2	功耗/mW
RVFHE扩展	计算单元	0.125(54.97%)	21.92(45.73%)
	控制单元	0.033(14.60%)	2.69(5.62%)
	指令存储	0.015(6.62%)	1.73(3.60%)
	数据存储	0.054(23.84%)	21.59(45.05%)
	总和	0.227	47.93
阵列扩展总和		3.63(57.71%)	766(51.56%)
片上网络		1.13(17.92%)	194(13.07%)
数据缓存		1.10(17.56%)	400(26.94%)
配置缓存		0.16(2.51%)	82(5.50%)
DMA		0.27(4.30%)	44(2.93%)
总和		6.29	1486

下载: 导出CSV

| 显示表格

6.   总　　结

本文提出了一种基于数据流架构的NTT蝶式计算加速方案，针对NTT蝶式计算中的核心模运算、分治蝶变和数据依赖等挑战，提出了相应的优化策略. 通过设计RVFHE指令集，成功加速了核心模运算；引入数据重洗和蝶式地址生成方法，在数据预处理阶段提高了计算并行性；提出的基于数据流的众核架构有效地将数据依赖作为计算触发机制，从而降低了计算延迟. 实验结果表明，与GPU相比，本文设计的加速架构在各数据规模下实现了平均8.96倍的加速效果；与现有最先进的NTT加速器相比，取得了1.37倍的加速提升. 此外，在能效方面，本文架构的能效（性能功耗比）优化效果达到了GPU的8.53倍以上.

未来的研究可以从几个方向进行拓展. 首先，硬件优化与集成方面，未来可以进一步优化数据流众核架构的硬件设计，探索更低功耗的硬件实现，以进一步提高计算性能和降低能耗. 其次，算法与架构的协同优化也是未来研究的重要方向，通过结合NTT算法的进一步优化和硬件架构特性，发展自适应算法，以提升计算性能和系统的灵活性，尤其是在不同规模数据集的计算中，能够根据实际需求动态调整资源分配. 再者，随着计算平台的多样化，异构计算将成为未来的趋势，未来的工作可以通过与FPGA、专用加速器等硬件平台结合，进一步提升NTT计算的加速效果，扩大其应用领域.

作者贡献声明：石泓博提出了本文核心架构设计和试验验证并负责撰写论文；范志华、李文明负责架构设计和论文修改；张志远、穆宇栋负责实验和论文撰写；叶笑春、安学军负责论文总体的设计和讨论.
